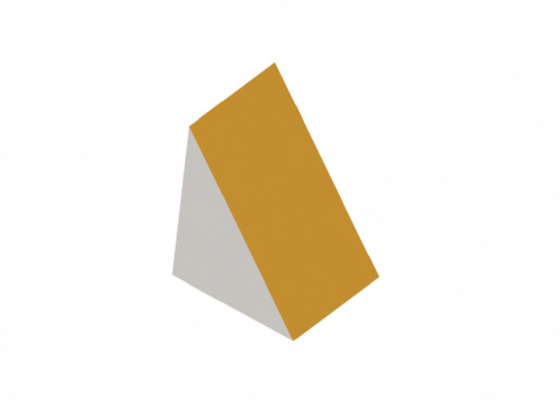

Гипотенуза покрыла золото Ау Торлабс зеркала прямоугольной призмы для выравнивания

  • Hypotenuse Coated Right Angle Prism Mirror Thorlabs Gold Au For Alignment
Место происхождения Ухань, Китай
Фирменное наименование STAR OPTIC
Сертификация RoHS, ISO9001
Номер модели БАРАН
Количество мин заказа 5шт
Цена negotiable
Упаковывая детали Надежная упаковка без пыли
Время доставки оборотный
Условия оплаты Т/Т, Вестерн Юнион, ПайПал
Поставка способности 50000 шт/месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.

x
Подробная информация о продукте
наименование товара Прямоугольное призматическое зеркало с покрытием гипотенузы Особенность Внешне отражают
Поверхность Металлическое высокоотражающее покрытие на гипотенузе, полированные две ножки Размер 5x5 мм~25,4x25,4 мм
Преимущество Сократите время юстировки и увеличьте жесткость оптической системы. Покрытие Металлический алюминий Al, золото Au или серебро Ag
Выделить

Зеркало с прямоугольной призмой Золото Au

,

Золото Au Thorlabs Прямоугольная призма

,

Прямоугольное призматическое зеркало с гипотенузой с покрытием
Оставьте сообщение
Характер продукции

Зеркала с прямоугольной призмой и покрытием гипотенузы, поворотные зеркала идеально подходят для выравнивания

Обзор:

Стар Оптик предлагаетПрямоугольные призматические зеркалас отражающими металлическими покрытиями, нанесенными на гипотенузу призмы: материалы покрытия включают алюминий Al, золото Au или серебро Ag.



Эти прямоугольные призматические зеркала с гипотенузным покрытием предназначены для отражения света, падающего извне на гипотенузу призмы. Зеркала сокращают время юстировки и повышают жесткость оптической системы.







Общие характеристикиПрямоугольная призма с покрытием гипотенузы Зеркало:

Допуск размера +0,0/-0,2 мм
Допуск по толщине ±0,2 мм
Качество поверхности 60/40
Очистить диафрагму >90%
Плоскостность См. список ниже
Покрытие

Металлическое высокоотражающее покрытие на гипотенузе,

осмотр двух ножек полированный



  • Улучшенный алюминий: Ravg>90%@400-700 нм
  • Защищенный алюминий: Ravg>87%@400-1200нм
  • УФ-защищенный алюминий: Ravg>80%@250-700nm
  • Защищенное серебро: Ravg>95%@400-12000нм
  • Улучшенное серебро: Ravg>98,5%@700-1100нм
  • Защищенное золото: Ravg>98%@2000-12000нм
Порог урона >1Дж/см2, 20 нс, 20 Гц, @ 1064 нм



Гипотенуза покрыла золото Ау Торлабс зеркала прямоугольной призмы для выравнивания 0



Стандартные продуктыПрямоугольная призма с покрытием гипотенузы Зеркало:

номер части Материал АхС
(мм)		 Б
(мм)		 Гипопокрытие
RAM0505-PAL БК7 5х7,1 5 Защищенный алюминий
RAM1010-PAL БК7 10x14,1 10 Защищенный алюминий
RAM1212-PAL БК7 12,7x18 12,7 Защищенный алюминий
RAM1515-PAL БК7 15x21,2 15 Защищенный алюминий
RAM2020-PAL БК7 20x28,3 20 Защищенный алюминий
RAM2525-PAL БК7 25,4x35,9 25,4 Защищенный алюминий
RAM0505-EAL БК7 5х7,1 5 Улучшенный алюминий
RAM1010-EAL БК7 10x14,1 10 Улучшенный алюминий
RAM1212-EAL БК7 12,7x18 12,7 Улучшенный алюминий
RAM1515-EAL БК7 15x21,2 15 Улучшенный алюминий
RAM2020-EAL БК7 20x28,3 20 Улучшенный алюминий
RAM2525-EAL БК7 25,4x35,9 25,4 Улучшенный алюминий
РАМ0505-УВПАЛ БК7 5х7,1 5 Алюминий с защитой от ультрафиолета
РАМ1010-УВПАЛ БК7 10x14,1 10 Алюминий с защитой от ультрафиолета
РАМ1212-УВПАЛ БК7 12,7x18 12,7 Алюминий с защитой от ультрафиолета
РАМ1515-УВПАЛ БК7 15x21,2 15 Алюминий с защитой от ультрафиолета
РАМ2020-УВПАЛ БК7 20x28,3 20 Алюминий с защитой от ультрафиолета
РАМ2525-УВПАЛ БК7 25,4x35,9 25,4 Алюминий с защитой от ультрафиолета
РАМ0505-ПАГ БК7 5х7,1 5 Защищенное серебро
РАМ1010-ПАГ БК7 10x14,1 10 Защищенное серебро
РАМ1212-ПАГ БК7 12,7x18 12,7 Защищенное серебро
РАМ1515-ПАГ БК7 15x21,2 15 Защищенное серебро
RAM2020-ПАГ БК7 20x28,3 20 Защищенное серебро
RAM2525-ПАГ БК7 25,4x35,9 25,4 Защищенное серебро
РАМ0505-ЕАГ БК7 5х7,1 5 Улучшенное серебро
РАМ1010-ЕАГ БК7 10x14,1 10 Улучшенное серебро
РАМ1212-ЕАГ БК7 12,7x18 12,7 Улучшенное серебро
РАМ1515-ЕАГ БК7 15x21,2 15 Улучшенное серебро
РАМ2020-ЕАГ БК7 20x28,3 20 Улучшенное серебро
РАМ2525-ЕАГ БК7 25,4x35,9 25,4 Улучшенное серебро
RAM0505-ПАУ БК7 5х7,1 5 Защищенное золото
РАМ1010-ПАУ БК7 10x14,1 10 Защищенное золото
РАМ1212-ПАУ БК7 12,7x18 12,7 Защищенное золото
РАМ1515-ПАУ БК7 15x21,2 15 Защищенное золото
RAM2020-ПАУ БК7 20x28,3 20 Защищенное золото
RAM2525-ПАУ БК7 25,4x35,9 25,4 Защищенное золото







Графики покрытияПрямоугольная призма с покрытием гипотенузы Зеркало:



УФ-защитное алюминиевое покрытие

Metal Coated Flat Mirror, Metal-coated AOI Insensitive Mirror 0

рсреднее>80%@250-700нм



Улучшенное алюминиевое покрытие

Metal Coated Flat Mirror, Metal-coated AOI Insensitive Mirror 1

рсреднее>90%@400-700нм



Защищенное алюминиевое покрытие

Metal Coated Flat Mirror, Metal-coated AOI Insensitive Mirror 2

рсреднее>87%@400-1200нм





Защищенное серебряное покрытие

Metal Coated Flat Mirror, Metal-coated AOI Insensitive Mirror 3

рсреднее>95%@400-12000нм



Улучшенное серебряное покрытие

Metal Coated Flat Mirror, Metal-coated AOI Insensitive Mirror 4

рсреднее>98,5%@700-1100нм



Защищенное золотое покрытие

Metal Coated Flat Mirror, Metal-coated AOI Insensitive Mirror 5

рсреднее>98%@2000-12000нм
