Д-образное зеркало разветвителя луча диаметра 25.4мм зеркала подбора

  • D Shaped Pickoff Mirror Diameter 25.4mm Beam Splitter Mirror
Место происхождения Ухань, Китай
Фирменное наименование STAR OPTIC
Сертификация RoHS, ISO9001
Номер модели DSM
Количество мин заказа 5шт
Цена negotiable
Упаковывая детали Надежная упаковка без пыли
Время доставки оборотный
Условия оплаты Т/Т, Вестерн Юнион, ПайПал
Поставка способности 50000 шт/месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.

x
Подробная информация о продукте
наименование товара D-образное зеркало Особенность Расстояние между краем покрытия и прямым краем зеркала
Диаметр 25.4mm Толщина 6.35mm
Применение Разделение близко расположенных лучей Покрытие Диэлектрическое или ментальное покрытие с высоким коэффициентом отражения
Выделить

D-образное зеркало с датчиком

,

зеркало с делителем луча 25

,

4 мм
Оставьте сообщение
Характер продукции

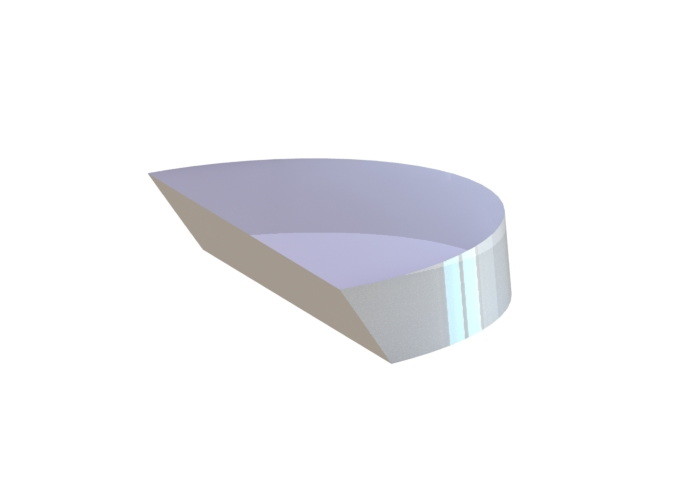

Зеркало датчика D-образной формы, разделяющее близко расположенные лучи

Обзор:

Зеркала датчика D-образной формы позволяют легко разделить два или несколько лучей, которые выровнены очень близко друг к другу.Отражающее покрытие D-образных зеркал простирается до уровня, оставляя расстояние менее 0,1 мм до прямого края зеркала, что позволяет разделять близко расположенные оптические лучи.Кроме того, за прямым краем зеркала вырезается клин, чтобы предотвратить блокирование зеркала невыбранными лучами.Star Optic предлагает D-образные светочувствительные зеркала различных размеров и широкий спектр диэлектрических и металлических покрытий.







Общие характеристики зеркала D-образной формы:

Допуск размера +0,0/-0,2 мм
Допуск по толщине ±0,2 мм
Качество поверхности 60/40
Очистить диафрагму >90%
Плоскостность λ/10@632,8нм
Покрытие

Покрытие с высоким коэффициентом отражения на одной поверхности, задняя поверхность отшлифована или отполирована до контроля



  • Защищенный алюминий: Ravg>87%@400-1200nm, AOI0-45°
  • Защищенное серебро: Ravg>95%@400-12000nm, AOI0-45°
  • Защищенное золото: Ravg>98%@2000-12000nm, AOI0-45°
  • Диэлектрическое покрытие HR: R>99%, AOI0-45°
Порог урона >1Дж/см2, 20 нс, 20 Гц, @ 1064 нм



Д-образное зеркало разветвителя луча диаметра 25.4мм зеркала подбора 0



Стандартные продуктыD-образный датчикЗеркало:

номер части Материал Диаметр
(мм)		 Толщина
(мм)		 Длина волны Покрытие
DSM2506-PAL БК7 25,4 6,35 400-1200 Защищенный алюминий
DSM2506-ПАГ БК7 25,4 6,35 400-12000 Защищенное серебро
DSM2506-ПАУ БК7 25,4 6,35 2000-12000 Защищенное золото
ДСМ2506-450-700 БК7 25,4 6,35 450-700 Диэлектрический HR
ДСМ2506-750-1100 БК7 25,4 6,35 750-1100 Диэлектрический HR







Графики покрытияD-образное зеркало:



Защищенное алюминиевое покрытие

Д-образное зеркало разветвителя луча диаметра 25.4мм зеркала подбора 1

рсреднее>87%@400-1200нм



Защищенное серебряное покрытие

Д-образное зеркало разветвителя луча диаметра 25.4мм зеркала подбора 2

рсреднее>95%@400-12000нм



Защищенное золотое покрытие

Д-образное зеркало разветвителя луча диаметра 25.4мм зеркала подбора 3

рсреднее>98%@2000-12000нм





450-700нм D-образное зеркало датчика

Д-образное зеркало разветвителя луча диаметра 25.4мм зеркала подбора 4

450-700нм D-образное зеркало датчика

Д-образное зеркало разветвителя луча диаметра 25.4мм зеркала подбора 5



750-1100нм D-образное зеркало датчика

Д-образное зеркало разветвителя луча диаметра 25.4мм зеркала подбора 6



750-1100нм D-образное зеркало датчика

Д-образное зеркало разветвителя луча диаметра 25.4мм зеркала подбора 7
