отражательная способность оптических зеркал 5Дж высокая двойная Дурабле покрытий зеркала длины волны

  • 5J Optical Mirrors High Reflectivity Dual Wavelength Mirror Coatings Durable
Место происхождения Ухань, Китай
Фирменное наименование STAR OPTIC
Сертификация RoHS, ISO9001
Номер модели DLM
Количество мин заказа 5шт
Цена negotiable
Упаковывая детали Надежная упаковка без пыли
Время доставки оборотный
Условия оплаты Т/Т, Вестерн Юнион, ПайПал
Поставка способности 50000 шт/месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.

x
Подробная информация о продукте
наименование товара Диэлектрическое зеркало с двойной лазерной линией Особенность Высокая отражательная способность на двух длинах волн лазерной линии
Приложения Лазерные системы, в которых используются две гармоники Покрытие Диэлектрическое покрытие с высокой отражающей способностью
AOI Нормальный и 45 градусов Порог повреждения >5 Дж/см2, 20 нс, 20 Гц, @1064 нм
Выделить

Оптические зеркала 5J

,

зеркало с двойной длиной волны 5J

,

оптические зеркала с высокой отражательной способностью
Оставьте сообщение
Характер продукции

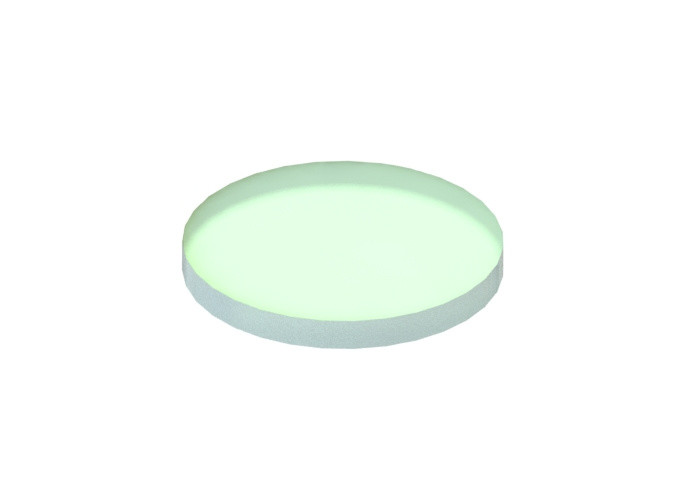

Диэлектрическое зеркало с двойной лазерной линией, высокая отражательная способность на двух длинах волн лазерной линии

Обзор:

Зеркала Dual Laser Line — это высокоэффективные отражатели, оптимизированные для двух конкретных длин волн лазерной линии и определенного угла падения (AOI).Эти многослойные пакеты покрытий помогают достичь максимально возможной отражательной способности на двух заданных длинах волн лазерной линии при нормальном падении или под углом 45 градусов.Их покрытия очень долговечны, что упрощает повторную очистку и делает их более устойчивыми к лазерному повреждению.



Двойные лазерные линейные зеркала — идеальный выбор для лазерных систем, в которых используются две гармоники.







Общие характеристики двойного лазерного зеркала:

Допуск размера +0,0/-0,2 мм
Допуск по толщине ±0,2 мм
Качество поверхности 60/40
Очистить диафрагму >90%
Плоскостность λ/10@632,8 нм на 25 мм перед нанесением покрытия
Покрытие

Высокоотражающее покрытие на одной поверхности, R>99%

задняя поверхность шлифованная или инспекционно полированная
Порог урона >5Дж/см2, 20 нс, 20 Гц, @ 1064 нм







Стандартные продукты двойного лазерного зеркала:

Деталь № Материал Диаметр
(мм)		 Толщина
(мм)		 Длина волны
(нм)		 АОИ
(°)
ДЛМ1203-355-532-0 Н-БК7 12,7 3 351-355 и 524-532 0
ДЛМ1203-355-532-45 Н-БК7 12,7 3 351-355 и 524-532 45
ДЛМ2506-355-532-0 Н-БК7 25,4 6,35 351-355 и 524-532 0
ДЛМ2506-355-532-45 Н-БК7 25,4 6,35 351-355 и 524-532 45
ДЛМ5006-355-532-0 Н-БК7 50,8 6,35 351-355 и 524-532 0
ДЛМ5006-355-532-45 Н-БК7 50,8 6,35 351-355 и 524-532 45
ДЛМ1203-532-1064-0 Н-БК7 12,7 3 524-532 и 1047-1064 0
ДЛМ1203-532-1064-45 Н-БК7 12,7 3 524-532 и 1047-1064 45
ДЛМ2506-532-1064-0 Н-БК7 25,4 6,35 524-532 и 1047-1064 0
ДЛМ2506-532-1064-45 Н-БК7 25,4 6,35 524-532 и 1047-1064 45
DLM5006-532-1064-0 Н-БК7 50,8 6,35 524-532 и 1047-1064 0
ДЛМ5006-532-1064-45 Н-БК7 50,8 6,35 524-532 и 1047-1064 45
ДЛМ1203-633-1064-0 Н-БК7 12,7 3 633-660 и 1047-1064 0
ДЛМ1203-633-1064-45 Н-БК7 12,7 3 633-660 и 1047-1064 45
ДЛМ2506-633-1064-0 Н-БК7 25,4 6,35 633-660 и 1047-1064 0
ДЛМ2506-633-1064-45 Н-БК7 25,4 6,35 633-660 и 1047-1064 45
DLM5006-633-1064-0 Н-БК7 50,8 6,35 633-660 и 1047-1064 0
ДЛМ5006-633-1064-45 Н-БК7 50,8 6,35 633-660 и 1047-1064 45







Графики покрытия двойной лазерной линииЗеркало:



351–355 и 524–532 нм Двойное лазерное зеркало

АОИ 0°

отражательная способность оптических зеркал 5Дж высокая двойная Дурабле покрытий зеркала длины волны 0



351–355 и 524–532 нм Двойное лазерное зеркало

АОИ 45°

отражательная способность оптических зеркал 5Дж высокая двойная Дурабле покрытий зеркала длины волны 1



524–532 нм и 1047–1064 нм Двойное зеркало с лазерной линией

АОИ 0°

отражательная способность оптических зеркал 5Дж высокая двойная Дурабле покрытий зеркала длины волны 2



524–532 нм и 1047–1064 нм Двойное зеркало с лазерной линией

АОИ 45°

отражательная способность оптических зеркал 5Дж высокая двойная Дурабле покрытий зеркала длины волны 3



633-660нм и 1047-1064нм двойное зеркало лазерной линии

АОИ 0°

отражательная способность оптических зеркал 5Дж высокая двойная Дурабле покрытий зеркала длины волны 4



633-660нм и 1047-1064нм двойное зеркало лазерной линии

АОИ 45°

отражательная способность оптических зеркал 5Дж высокая двойная Дурабле покрытий зеркала длины волны 5
