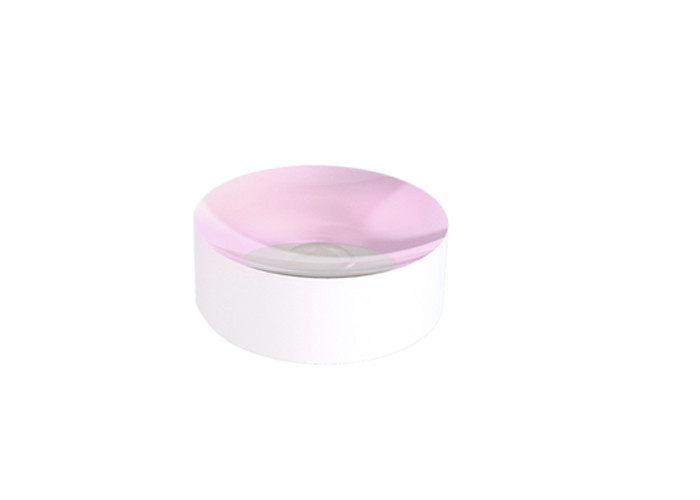

532нм оптически отполированный осмотр вогнутого зеркала зеркал 25.4мм Плано

  • 532nm Optical Mirrors 25.4mm Plano Concave Mirror Inspection Polished
Место происхождения Ухань, Китай
Фирменное наименование STAR OPTIC
Сертификация RoHS, ISO9001
Номер модели MIR-CC
Количество мин заказа 5шт
Цена negotiable
Упаковывая детали Надежная упаковка без пыли
Время доставки оборотный
Условия оплаты Т/Т, Вестерн Юнион, ПайПал
Поставка способности 50000 шт/месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.

x
Подробная информация о продукте
наименование товара Диэлектрическое вогнутое зеркало форма Plano вогнутый
Субстрат Н-БК7 Применение Фокусирующий световой пучок
Радиус 50-1000 и на заказ доступны Покрытие Диэлектрическое покрытие HR на криволинейной поверхности
Выделить

Оптические зеркала 532 нм

,

оптические зеркала 25

,

4 мм
Оставьте сообщение
Характер продукции

 Диэлектрическое вогнутое зеркало, зеркало высокой энергии фокусируя для 532нм и 1064нм

Обзор:

Диэлектрические вогнутые зеркала (диэлектрические фокусирующие зеркала)характеризуются одной вогнутой поверхностью с металлическим покрытием с высоким коэффициентом отражения.Отражающее покрытие позволяет сфокусировать световой луч.Наиболее распространенные материалы покрытия включают алюминий Al, золото Au или серебро Ag.



Требование к фокусирующему зеркалу состоит в том, что в широком спектральном диапазоне не допускается хроматическая аберрация.Еще одним распространенным вариантом использования является оптимизация герметичности оптической системы.

Вогнутые зеркала можно использовать аналогично фокусирующим линзам.Тип изображения, создаваемого фокусирующим зеркалом, зависит от радиуса вогнутой поверхности, а также от расстояния от предмета до зеркала.







Общие характеристики диэлектрического вогнутого зеркала:

Допуск размера +0,0/-0,2 мм
Допуск по толщине ±0,2 мм
Качество поверхности 60/40
Очистить диафрагму >90%
Плоскостность <λ/4@632,8 нм
Центрирование <3 угловых минуты
Покрытие

вогнутая поверхность с диэлектрическим покрытием HR с покрытием,

плоская поверхность отшлифована или отполирована
Порог урона >5Дж/см2, 20 нс, 20 Гц, @ 1064 нм



Metal Coated Concave Mirror, Ideal for Focusing Ti:sapphire and Yb:doped Laser Pulses 0





Стандартные продукты диэлектрического вогнутого зеркала:

номер части Материал Диаметр
(мм)		 Тс
(мм)		 Радиус
(мм)		 Фокусное
(мм)		 Длина волны
(нм)		 АОИ
(°)
МИР25-СС-Р-50-532 БК7 25,4 2 -50 25 524-532 0
МИР25-СС-Р-100-532 БК7 25,4 2 -100 50 524-532 0
МИР25-СС-Р-150-532 БК7 25,4 2 -150 75 524-532 0
МИР25-СС-Р-200-532 БК7 25,4 2 -200 100 524-532 0
МИР25-СС-Р-250-532 БК7 25,4 2 -250 125 524-532 0
МИР25-СС-Р-300-532 БК7 25,4 2 -300 150 524-532 0
МИР25-СС-Р-500-532 БК7 25,4 2 -500 250 524-532 0
МИР25-СС-Р-1000-532 БК7 25,4 2 -1000 500 524-532 0
МИР50-СС-Р-50-532 БК7 50,8 2 -50 25 524-532 0
МИР50-СС-Р-100-532 БК7 50,8 2 -100 50 524-532 0
МИР50-СС-Р-150-532 БК7 50,8 2 -150 75 524-532 0
МИР50-СС-Р-200-532 БК7 50,8 2 -200 100 524-532 0
МИР50-СС-Р-250-532 БК7 50,8 2 -250 125 524-532 0
МИР50-СС-Р-300-532 БК7 50,8 2 -300 150 524-532 0
МИР50-СС-Р-500-532 БК7 50,8 2 -500 250 524-532 0
МИР50-СС-Р-1000-532 БК7 50,8 2 -1000 500 524-532 0
МИР25-СС-Р-50-1064 БК7 25,4 2 -50 25 1047-1064 0
МИР25-СС-Р-100-1064 БК7 25,4 2 -100 50 1047-1064 0
МИР25-СС-Р-150-1064 БК7 25,4 2 -150 75 1047-1064 0
МИР25-СС-Р-200-1064 БК7 25,4 2 -200 100 1047-1064 0
МИР25-СС-Р-250-1064 БК7 25,4 2 -250 125 1047-1064 0
МИР25-СС-Р-300-1064 БК7 25,4 2 -300 150 1047-1064 0
МИР25-СС-Р-500-1064 БК7 25,4 2 -500 250 1047-1064 0
МИР25-СС-Р-1000-1064 БК7 25,4 2 -1000 500 1047-1064 0
МИР50-СС-Р-50-1064 БК7 50,8 2 -50 25 1047-1064 0
МИР50-СС-Р-100-1064 БК7 50,8 2 -100 50 1047-1064 0
МИР50-СС-Р-150-1064 БК7 50,8 2 -150 75 1047-1064 0
МИР50-СС-Р-200-1064 БК7 50,8 2 -200 100 1047-1064 0
МИР50-СС-Р-250-1064 БК7 50,8 2 -250 125 1047-1064 0
МИР50-СС-Р-300-1064 БК7 50,8 2 -300 150 1047-1064 0
МИР50-СС-Р-500-1064 БК7 50,8 2 -500 250 1047-1064 0
МИР50-СС-Р-1000-1064 БК7 50,8 2 -1000 500 1047-1064 0







Графики покрытия диэлектрического вогнутого зеркала:



524-532 нм Диэлектрическое вогнутое зеркало

532нм оптически отполированный осмотр вогнутого зеркала зеркал 25.4мм Плано 1



1047-1064нм Диэлектрическое вогнутое зеркало

532нм оптически отполированный осмотр вогнутого зеркала зеркал 25.4мм Плано 2
