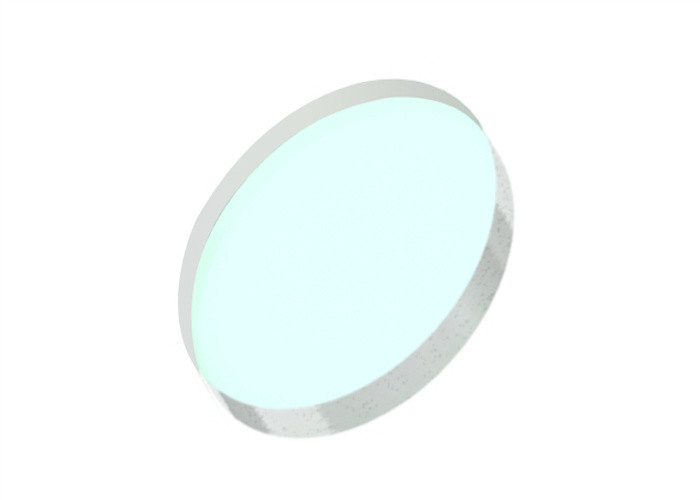

Дихроичные оптические зеркала, сочетающие длины волн на подложке из плавленого кварца

  • Dichroic Optical Mirrors Combining Wavelengths Fused Silica Substrate
  • Dichroic Optical Mirrors Combining Wavelengths Fused Silica Substrate
Место происхождения Ухань, Китай
Фирменное наименование STAR OPTIC
Сертификация RoHS, ISO9001
Номер модели Тусклый
Количество мин заказа 5шт
Цена negotiable
Упаковывая детали Надежная упаковка без пыли
Время доставки оборотный
Условия оплаты Т/Т, Вестерн Юнион, ПайПал
Поставка способности 50000 шт/месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.

x
Подробная информация о продукте
наименование товара Дихроичное зеркало/фильтр/светоделитель Особенность Разделение или объединение длин волн
Приложения фильтрации спектральных составляющих и во флуоресцентной микроскопии Отражение >99,5
Коэффициент пропускания >95% AOI 0 градусов и 45 градусов
Выделить

Дихроичные оптические зеркала

,

подложка из плавленого кварца Дихроичная

,

подложка из плавленого кварца с комбинированием длин волн
Оставьте сообщение
Характер продукции

Дихроичное зеркало/фильтр/светоделитель, разделяющий или объединяющий длины волн

Обзор:

Дихроичное зеркало/фильтр/делитель луча, также называемое двухдиапазонным зеркалом, зеркалом с двумя длинами волн или дихроичным отражателем, представляет собой специализированное зеркало, которое имеет разные оптические свойства на двух разных длинах волн.Например, дихроичное зеркало может быть отражающим ниже длины волны среза, а затем пропускающим на более длинных волнах.



Дихроичные зеркала изготавливаются с использованием электронно-лучевого напыления, ионно-лучевого распыления (IBS) и ионно-стимулированного осаждения (IAD).Современные технологии нанесения тонких пленок позволяют нам гарантировать, что каждое дихроичное зеркало, произведенное на нашем заводе, соответствует точным спецификациям, необходимым для применения, для которого оно производится.



Твердые диэлектрические покрытия, используемые в наших дихроичных зеркалах, делают их исключительно прочными, они созданы, чтобы выдерживать даже лазеры высокой мощности и термически стабильны в нормальных условиях.



Эти дихроичные зеркала можно использовать для разделения или объединения двух лучей с разными длинами волн, и они имеют важное применение в фильтрации спектральных компонентов и во флуоресцентной микроскопии.





Общие характеристики дихроичного зеркала/фильтра/светоделителя:

Материал Оптическое стекло BK7 Grade A, плавленый кварц УФ-класса
Допуск размера +0,0/-0,2 мм
Допуск по толщине ±0,2 мм
Очистить диафрагму >90%
Качество поверхности 60/40 царапать и копать
Плоскостность <λ/8@632,8 нм
Параллелизм <1 угловая минута
Фаска Защищено <0,5 мм x 45 градусов
Покрытие

Дихроичное диэлектрическое покрытие на лицевой поверхности

Антибликовое покрытие на задней поверхности
Порог урона >5Дж/см2, 20 нс, 20 Гц, @ 1064 нм

Дихроичные оптические зеркала, сочетающие длины волн на подложке из плавленого кварца 0





Стандартные продуктыДихроичное зеркало/фильтр/светоделитель:

номер части Материал Диаметр
(мм)		 Толщина
(мм)		 Отражение
(%)		 Передача инфекции
(%)		 АОИ
(°)
ДИМ1203-Р400-Т800-0 БК7 12,7 3 R>99,5%@400нм Т>95%@800нм 0
ДИМ2005-Р400-Т800-0 БК7 20,0 5 R>99,5%@400нм Т>95%@800нм 0
ДИМ2506-Р400-Т800-0 БК7 25,4 6,35 R>99,5%@400нм Т>95%@800нм 0
ДИМ1203-Р400-Т800-45 БК7 12,7 3 R>99,5%@400нм Т>95%@800нм 45
ДИМ2005-Р400-Т800-45 БК7 20,0 5 R>99,5%@400нм Т>95%@800нм 45
ДИМ2506-Р400-Т800-45 БК7 25,4 6,35 R>99,5%@400нм Т>95%@800нм 45
ДИМ1203-Р532-Т1064-0 БК7 12,7 3 R>99,5%@532нм Т>95%@1064нм 0
ДИМ2005-Р532-Т1064-0 БК7 20,0 5 R>99,5%@532нм Т>95%@1064нм 0
ДИМ2506-Р532-Т1064-0 БК7 25,4 6,35 R>99,5%@532нм Т>95%@1064нм 0
ДИМ1203-Р532-Т1064-45 БК7 12,7 3 R>99,5%@532нм Т>95%@1064нм 45
ДИМ2005-Р532-Т1064-45 БК7 20,0 5 R>99,5%@532нм Т>95%@1064нм 45
ДИМ2506-Р532-Т1064-45 БК7 25,4 6,35 R>99,5%@532нм Т>95%@1064нм 45
ДИМ1203-Р1064-Т532-0 БК7 12,7 3 R>99,5%@1064нм Т>95%@532нм 0
ДИМ2005-Р1064-Т532-0 БК7 20,0 5 R>99,5%@1064нм Т>95%@532нм 0
ДИМ2506-Р1064-Т532-0 БК7 25,4 6,35 R>99,5%@1064нм Т>95%@532нм 0
ДИМ1203-Р1064-Т532-45 БК7 12,7 3 R>99,5%@1064нм Т>95%@532нм 45
ДИМ2005-Р1064-Т532-45 БК7 20,0 5 R>99,5%@1064нм Т>95%@532нм 45
ДИМ2506-Р1064-Т532-45 БК7 25,4 6,35 R>99,5%@1064нм Т>95%@532нм 45







Графики покрытияДихроичное зеркало/фильтр/светоделитель:



HR400nm HT800nm ​​Дихроичное зеркало 0°

Дихроичные оптические зеркала, сочетающие длины волн на подложке из плавленого кварца 1



HR400nm HT800nm ​​Дихроичное зеркало 45°

Дихроичные оптические зеркала, сочетающие длины волн на подложке из плавленого кварца 2



HR532nm HT1064nm Дихроичное зеркало 0°

Дихроичные оптические зеркала, сочетающие длины волн на подложке из плавленого кварца 3



HR532nm HT1064nm Дихроичное зеркало 45°

Дихроичные оптические зеркала, сочетающие длины волн на подложке из плавленого кварца 4



HR1064nm HT532nm Дихроичное зеркало 0°

Дихроичные оптические зеркала, сочетающие длины волн на подложке из плавленого кварца 5



HR1064nm HT532nm Дихроичное зеркало 45°

Дихроичные оптические зеркала, сочетающие длины волн на подложке из плавленого кварца 6
