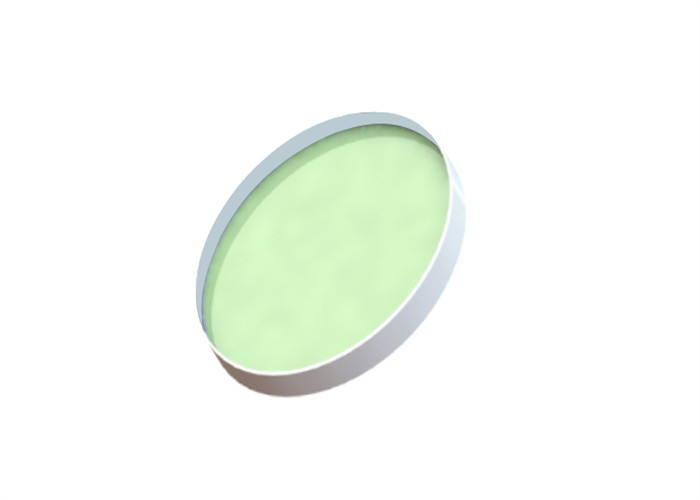

Широкоугольный широкополосный диэлектрический зеркальный рефлектор 20 Гц широкого спектра лазера

  • Wide Angle Broadband Dielectric Mirror Broad Spectrum Laser Reflector 20Hz
Место происхождения Ухань, Китай
Фирменное наименование STAR OPTIC
Сертификация RoHS, ISO9001
Номер модели BDM
Количество мин заказа 5шт
Цена negotiable
Упаковывая детали Надежная упаковка без пыли
Время доставки оборотный
Условия оплаты Т/Т, Вестерн Юнион, ПайПал
Поставка способности 50000 шт/месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.

x
Подробная информация о продукте
наименование товара Диэлектрическое широкополосное зеркало Материал Н-БК7 или УФС
Диапазон длин волн УФ, видимый и ИК Диаметр 12,7 мм, 25,4 мм
Поверхностная плоскостность <λ/10@633нм коэффициент отражения Средн.>99,5%
Выделить

Широкоугольное широкополосное диэлектрическое зеркало

,

широкополосное диэлектрическое зеркало 20 Гц

,

лазерный отражатель 20 Гц
Оставьте сообщение
Характер продукции



Обзор:
ДиэлектрикШирокополосный доступЗеркалаобеспечивают оптимизированную производительность в широком диапазоне длин волн и широком угле падения (AOI).Эти многослойные пакеты покрытий помогают достичь максимально возможной отражательной способности в широкой области спектра при нормальном падении до 45 градусов.Поэтому они идеально подходят для управления лучом или отражения с использованием нескольких лазерных источников.

Покрытия наносятся методом ионно-лучевого напыления (IBS) или электронно-лучевого напыления с использованием или без использования методов ионно-стимулирующего покрытия.Доступны диэлектрические покрытия с высокой отражательной способностью более 99% в диапазоне 0,19–20 мкм.Они значительно лучше зеркал с металлическим покрытием и повышают производительность системы за счет минимизации потерь энергии.



Общие характеристикиДиэлектрикШирокополосный доступЗеркало:

Материал Оптическое стекло BK7 Grade A, плавленый кварц УФ-класса
Допуск размера +0,0/-0,2 мм
Допуск по толщине ±0,2 мм
Очистить диафрагму >90%
Качество поверхности 60/40 царапать и копать
Плоскостность <λ/10@633 нм на 25 мм
Фаска Защищено <0,5 мм x 45 градусов
Покрытие

Диэлектрическое покрытие HR на одной поверхности, Ravg>99,5% для случайной поляризации, задняя поверхность отшлифована или отполирована для контроля
Порог урона >5Дж/см2, 20 нс, 20 Гц, @ 1064 нм




Стандартные продукты диэлектрического широкополосного зеркала:

номер части Материал Диаметр
(мм)		 Толщина
(мм)		 Длина волны
(нм)		 АОИ
(°)
БДМ1203-350-400 БК7 12,7 3.0 350-400 0-45
БДМ2506-350-400 БК7 25,4 6.4 350-400 0-45
БДМ5006-350-400 БК7 50,8 6.4 350-400 0-45
БДМ1203-400-750 БК7 12,7 3.0 400-750 0-45
БДМ2506-400-750 БК7 25,4 6.4 400-750 0-45
БДМ5006-400-750 БК7 50,8 6.4 400-750 0-45
БДМ1203-750-1100 БК7 12,7 3.0 750-1100 0-45
БДМ2506-750-1100 БК7 25,4 6.4 750-1100 0-45
БДМ5006-750-1100 БК7 50,8 6.4 750-1100 0-45
БДМ1203-1280-1600 БК7 12,7 3.0 1280-1600 0-45
БДМ2506-1280-1600 БК7 25,4 6.4 1280-1600 0-45
БДМ5006-1280-1600 БК7 50,8 6.4 1280-1600 0-45




Графики покрытияДиэлектрикШирокополосный доступЗеркало:



350-400нмДиэлектрикШирокополосный доступЗеркало АОИ0°

Широкоугольный широкополосный диэлектрический зеркальный рефлектор 20 Гц широкого спектра лазера 0



350-400нмДиэлектрикШирокополосный доступЗеркало АОИ45°

Широкоугольный широкополосный диэлектрический зеркальный рефлектор 20 Гц широкого спектра лазера 1



400-750нмШирокополосный диэлектрикЗеркало АОИ0°

Широкоугольный широкополосный диэлектрический зеркальный рефлектор 20 Гц широкого спектра лазера 2



400-750нмДиэлектрикШирокополосное зеркало AOI45°

Широкоугольный широкополосный диэлектрический зеркальный рефлектор 20 Гц широкого спектра лазера 3



750-1100нмШирокополосный диэлектрикЗеркало АОИ0°

Широкоугольный широкополосный диэлектрический зеркальный рефлектор 20 Гц широкого спектра лазера 4



750-1100нмШирокополосный диэлектрикЗеркало АОИ45°

Широкоугольный широкополосный диэлектрический зеркальный рефлектор 20 Гц широкого спектра лазера 5



1280-1600нмШирокополосный диэлектрикЗеркало АОИ0°

Широкоугольный широкополосный диэлектрический зеркальный рефлектор 20 Гц широкого спектра лазера 6



1280-1600нмШирокополосный диэлектрикЗеркало АОИ45°

Широкоугольный широкополосный диэлектрический зеркальный рефлектор 20 Гц широкого спектра лазера 7
