Волновые пластины λ / 4 порядка четверти нуля

  • λ/4 Quarter Zero Order Waveplates
Место происхождения Ухань, Китай
Фирменное наименование STAR OPTIC
Сертификация RoHS, ISO9001
Номер модели WPF
Количество мин заказа 1шт
Цена negotiable
Упаковывая детали Надежная упаковка без пыли
Время доставки оборотный
Условия оплаты Т/Т, Вестерн Юнион, ПайПал
Поставка способности 50000 шт/месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.

x
Подробная информация о продукте
наименование товара Четвертьволновая пластина истинного нулевого порядка λ / 4 Замедление четверть волны (λ/4)
Применение создать круговую из линейной поляризации или наоборот Приложения системы визуализации
Преимущество Нечувствительный к температуре Покрытие AR покрытие с обеих сторон
Выделить

Волновые пластины нулевого порядка Λ/4 Quarte

,

оптические волновые пластины Λ/4 Quarte

,

волновые пластины нулевого порядка с просветляющим покрытием
Оставьте сообщение
Характер продукции

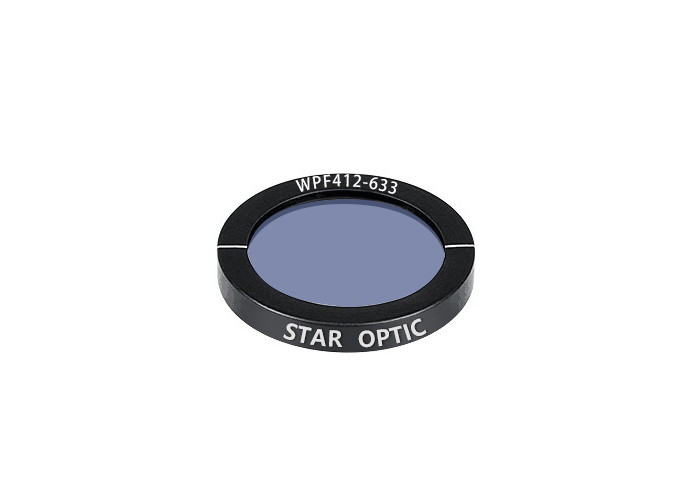

Четвертьволновая пластина True Zero Order λ / 4, большой угол поля зрения, для систем визуализации

Обзор:

По сравнению с обычной конструкцией из двух пластин волновые пластины нулевого порядка имеют относительно большую толщину, что уменьшает угол поля, волновые пластины истинного нулевого порядка изготовлены из очень тонкой пластины или склеены с подложкой BK7, что обеспечивает наилучший возможный угол поля, температуру и производительность по длине волны.


Если угол между вектором электрического поля линейно поляризованного падающего луча и главной плоскостью замедлителя четвертьволновой пластины составляет 45°, выходящий пучок имеет круговую поляризацию.Когда четвертьволновая пластина проходит дважды, например, при зеркальном отражении, она действует как полуволновая пластина и поворачивает плоскость поляризации на определенный угол.Четвертьволновые генераторы используются для создания круговой поляризации из линейной или наоборот, а также для эллипсометрии, оптической накачки, подавления нежелательных отражений и оптической изоляции.

Волновая пластина с настоящим нулевым порядком также является идеальным случаем оптической волновой пластины для приложений, где необходим большой угол поля, например, в системах визуализации.


Основные характеристикиПластина True Zero Order Wave:

  • Принятие под большим углом
  • Нечувствительный к температуре
  • Широкий спектральный диапазон



Общие характеристики четвертьволновой пластины True Zero Order λ/4:

Материал Кристаллический кварц + BK7
Допуск размера +0,0/-0,2 мм
Качество поверхности 20/10 царапать и копать
Очистить диафрагму >90% центральная часть
Искажение волнового фронта <λ/8@632,8 нм
Параллелизм <1 угловой секунды
Допуск замедления <λ/300
Стандартная волна

четверть волны (λ/4)
Покрытие Обе стороны с антибликовым покрытием, R<0,25% на грань при центральной длине волны
Порог урона >500 мДж/см2, 20 нс, 20 Гц при 1064 нм




Стандартные продуктыНастоящий нулевой порядокλ / 4 Четвертьволновая пластина:

номер части Тип

Диаметр
(мм)

Задержка
(λ)

Длина волны
(нм)

Очистить диафрагму
(мм)
WPF412-633 Цементированный 12,7 λ/4 633 11,5
ВПФ425-633 Цементированный 25,4 λ/4 633 22,9
WPF412-780 Цементированный 12,7 λ/4 780 11,5
ВПФ425-780 Цементированный 25,4 λ/4 780 22,9
WPF412-795 Цементированный 12,7 λ/4 795 11,5
WPF425-795 Цементированный 25,4 λ/4 795 22,9
WPF412-852 Цементированный 12,7 λ/4 852 11,5
WPF425-852 Цементированный 25,4 λ/4 852 22,9
WPF412-894 Цементированный 12,7 λ/4 894 11,5
WPF425-894 Цементированный 25,4 λ/4 894 22,9
WPF412-1310 Цементированный 12,7 λ/4 1310 11,5
WPF425-1310 Цементированный 25,4 λ/4 1310 22,9
WPF412-1550 Цементированный 12,7 λ/4 1550 11,5
WPF425-1550 Цементированный 25,4 λ/4 1550 22,9




График замедленияВолновая пластина истинного нулевого порядка:


633-нм волновая пластина нулевого порядка Ture
Волновые пластины λ / 4 порядка четверти нуля 0

780-нм волновая пластина нулевого порядка Ture
Волновые пластины λ / 4 порядка четверти нуля 1

795-нм волновая пластина нулевого порядка Ture
Волновые пластины λ / 4 порядка четверти нуля 2

852-нм волновая пластина нулевого порядка Ture
Волновые пластины λ / 4 порядка четверти нуля 3

894-нм волновая пластина нулевого порядка Ture
Волновые пластины λ / 4 порядка четверти нуля 4

Волновая пластина Ture Zero Order 1310 нм
Волновые пластины λ / 4 порядка четверти нуля 5

Волновая пластина Ture Zero Order 1550 нм
Волновые пластины λ / 4 порядка четверти нуля 6
