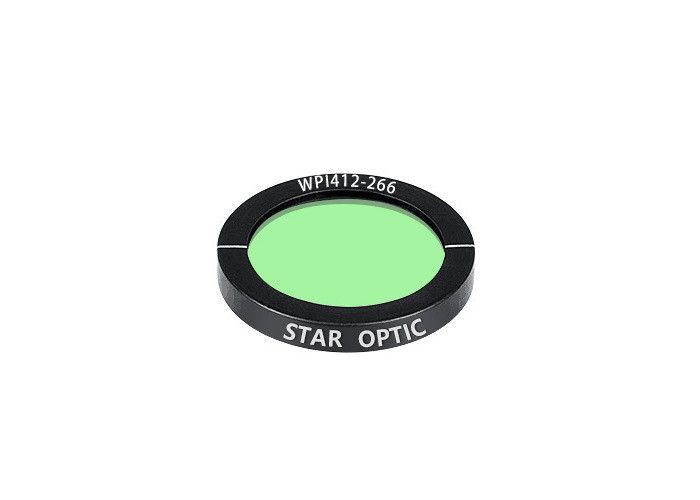

лазеры наивысшей мощности поддержки плиты 20Хз волны четверти порядка 266нм

  • 266nm Zero Order Quarter Wave Plate 20Hz Support High Power Lasers
Место происхождения Ухань, Китай
Фирменное наименование STAR OPTIC
Сертификация RoHS, ISO9001
Номер модели WPI
Количество мин заказа 5шт
Цена negotiable
Упаковывая детали Надежная упаковка без пыли
Время доставки оборотный
Условия оплаты Т/Т, Вестерн Юнион, ПайПал
Поставка способности 50000 шт/месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.

x
Подробная информация о продукте
наименование товара Четвертьволновая пластина нулевого порядка λ / 4 с воздушным интервалом Функция Преобразование линейной поляризации в круговую поляризацию и наоборот
Структура Двухпластинчатая структура с воздушным пространством Главная особенность Широкая рабочая спектральная полоса
Покрытие Обе стороны с антибликовым покрытием Порог повреждения >10 Дж/см2, 20 нс, 20 Гц при 1064 нм
Выделить

266 нм четвертьволновая пластина нулевого порядка

,

четвертьволновая пластина 266 нм

,

четвертьволновая пластина нулевого порядка 20 Гц
Оставьте сообщение
Характер продукции

Четвертьволновая пластина нулевого порядка с воздушным интервалом λ / 4, высокий порог повреждения

Обзор:

Волновая пластина нулевого порядка с воздушным промежутком создается путем размещения промежуточного кольца между двумя волновыми пластинами нескольких порядков, чтобы образовать воздушный зазор между ними.Медленная ось одной волновой пластины совмещена с быстрой осью другой волновой пластины.Для достижения требуемого замедления потребуется тщательно согласовать разницу в толщине двух волновых пластин разного порядка.Для мощных лазеров и приложений, требующих высокой пороговой прочности, волновая пластина нулевого порядка с воздушным промежутком, безусловно, является хорошим выбором.





Основные характеристики воздушного пространстваВолновая пластина нулевого порядка:

  • Двухпластинчатая структура с воздушным пространством
  • Широкая рабочая полоса спектра
  • Превосходная температурная чувствительность и устойчивость к запаздыванию по сравнению с волновыми пластинами более низкого порядка
  • Выдерживают высокий порог повреждения и поддерживают мощные лазеры.





Общие характеристики четвертьволновой пластины нулевого порядка λ/4 с воздушным разнесением:

Материал Кристаллический кварц
Допуск размера +0,0/-0,2 мм
Качество поверхности 20/10 царапать и копать
Очистить диафрагму >90% центральная часть
Искажение волнового фронта <λ/8@632,8 нм
Параллелизм <1 угловая секунда
Допуск замедления <λ/300
Стандартная волна

четверть волны (λ/4)
Покрытие Обе стороны с антибликовым покрытием, R<0,25% на грань при центральной длине волны
Порог урона >10 Дж/см2, 20 нс, 20 Гц при 1064 нм







Стандартные продукты Air SpacedНулевой порядокλ/4Четверть волныПластина:

номер части Тип

Диаметр

(мм)

Задержка

(λ)

Длина волны

(нм)

Очистить диафрагму

(мм)
WPI412-266 Воздушный интервал 12,7 λ/4 266 11,5
WPI420-266 Воздушный интервал 20 λ/4 266 18
WPI425-266 Воздушный интервал 25,4 λ/4 266 22,9
WPI412-355 Воздушный интервал 12,7 λ/4 355 11,5
WPI420-355 Воздушный интервал 20 λ/4 355 18
ВПИ425-355 Воздушный интервал 25,4 λ/4 355 22,9
WPI412-405 Воздушный интервал 12,7 λ/4 405 11,5
ВПИ420-405 Воздушный интервал 20 λ/4 405 18
ВПИ425-405 Воздушный интервал 25,4 λ/4 405 22,9
WPI412-488 Воздушный интервал 12,7 λ/4 488 11,5
WPI420-488 Воздушный интервал 20 λ/4 488 18
WPI425-488 Воздушный интервал 25,4 λ/4 488 22,9
WPI412-532 Воздушный интервал 12,7 λ/4 532 11,5
WPI420-532 Воздушный интервал 20 λ/4 532 18
WPI425-532 Воздушный интервал 25,4 λ/4 532 22,9
WPI412-980 Воздушный интервал 12,7 λ/4 980 11,5
WPI420-980 Воздушный интервал 20 λ/4 980 18
WPI425-980 Воздушный интервал 25,4 λ/4 980 22,9
WPI412-1030 Воздушный интервал 12,7 λ/4 1030 11,5
WPI420-1030 Воздушный интервал 20 λ/4 1030 18
WPI425-1030 Воздушный интервал 25,4 λ/4 1030 22,9
WPI412-1053 Воздушный интервал 12,7 λ/4 1053 11,5
WPI420-1053 Воздушный интервал 20 λ/4 1053 18
WPI425-1053 Воздушный интервал 25,4 λ/4 1053 22,9
WP4212-1064 Воздушный интервал 12,7 λ/4 1064 11,5
WP4220-1064 Воздушный интервал 20 λ/4 1064 18
WP4225-1064 Воздушный интервал 25,4 λ/4 1064 22,9







График замедления воздушной прослойкиВолновая пластина нулевого порядка:



Волновая пластина нулевого порядка с воздушным интервалом 266 нм

лазеры наивысшей мощности поддержки плиты 20Хз волны четверти порядка 266нм 0


Волновая пластина нулевого порядка с воздушным интервалом 355 нм

лазеры наивысшей мощности поддержки плиты 20Хз волны четверти порядка 266нм 1


Волновая пластина нулевого порядка с воздушным интервалом 405 нм

лазеры наивысшей мощности поддержки плиты 20Хз волны четверти порядка 266нм 2


Волновая пластина нулевого порядка с воздушным интервалом 488 нм

лазеры наивысшей мощности поддержки плиты 20Хз волны четверти порядка 266нм 3

Волновая пластина нулевого порядка с воздушным интервалом 532 нм

лазеры наивысшей мощности поддержки плиты 20Хз волны четверти порядка 266нм 4

Волновая пластина нулевого порядка с воздушным интервалом 980 нм

лазеры наивысшей мощности поддержки плиты 20Хз волны четверти порядка 266нм 5


Волновая пластина нулевого порядка с воздушным интервалом 1030 нм

лазеры наивысшей мощности поддержки плиты 20Хз волны четверти порядка 266нм 6


Волновая пластина нулевого порядка с воздушным интервалом 1053 нм

лазеры наивысшей мощности поддержки плиты 20Хз волны четверти порядка 266нм 7


Волновая пластина нулевого порядка с воздушным интервалом 1064 нм

лазеры наивысшей мощности поддержки плиты 20Хз волны четверти порядка 266нм 8
