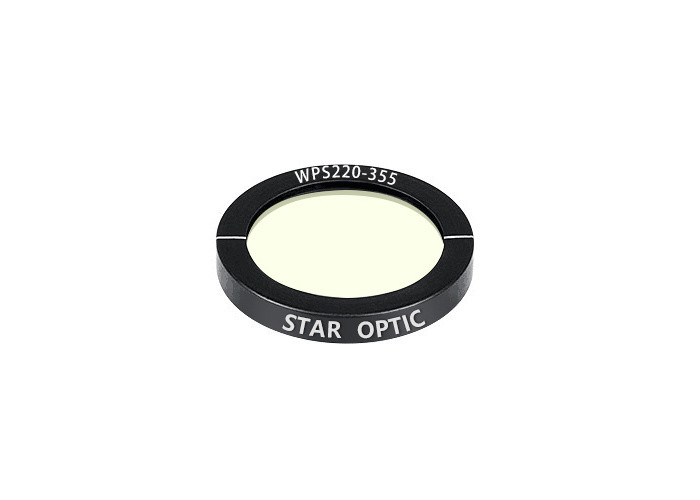

Одиночная плита волны волны 1030мм оптически плиты четверти

  • Single Plate Optical Waveplate 1030mm Quarter Wave Plate
Место происхождения Ухань, Китай
Фирменное наименование STAR OPTIC
Сертификация RoHS, ISO9001
Номер модели WPD
Количество мин заказа 1шт
Цена negotiable
Упаковывая детали Надежная упаковка без пыли
Время доставки оборотный
Условия оплаты Т/Т, Вестерн Юнион, ПайПал
Поставка способности 50000 шт/месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.

x
Подробная информация о продукте
наименование товара Однопластинчатая кварцевая волновая пластина высокой мощности Главная особенность Чрезвычайно тонкая толщина
Субстрат Кварц Кристл Размер 20мм
Ca 18мм Устанавливать φ25,4x6 мм
Выделить

Оптическая волновая пластина 1030 мм

,

четвертьволновая пластина 1030 мм

,

оптическая волновая пластина с одной пластиной
Оставьте сообщение
Характер продукции

Однопластинчатая кварцевая волновая пластина высокой мощности, высокая энергия, широкий угол приема

Обзор:
Однопластинчатые высокомощные кварцевые волны доступны с замедлением λ/4 и λ/2 для дискретных длин волн лазера от УФ до NIR и могут выдерживать плотность энергии до >10 Дж/см2 при 1064 нм.Большой угол приема и широкий диапазон рабочих температур позволяют интегрировать эти волновые пластины в приложения, работающие в суровых условиях.Чрезвычайно тонкая толщина, которая может быть уменьшена до 20 микрон, требует, чтобы эти однопластинчатые волновые пластины высокой мощности были установлены в черный корпус из анодированного алюминия для легкой идентификации и системной интеграции.



Основные характеристики пластины High Power Wave с одной пластиной:

  • Высокий порог урона
  • Широкий угол приема
  • Широкий диапазон длин волн и лучшая температурная стабильность
  • Чрезвычайно тонкая толщина

  • Крепление из черного анодированного алюминия




Основные ХарактеристикиИзОдна пластина высокой мощностиВолновая пластина:

Материал Хрустальный кварц
Допуск размера +0,0/-0,2 мм
Качество поверхности 20/10 царапать и копать
Очистить диафрагму >90% центральная часть
Искажение волнового фронта <λ/8@632,8 нм
Параллелизм <1 угловая секунда
Допуск замедления <λ/300
Угол приема 10 градусов
Стандартная длина волны

четверть волны (λ/4)

полуволна (λ/2)
Покрытие Обе стороны с антибликовым покрытием, R<0,25% на грань при центральной длине волны
Порог урона >10 Дж/см2, 20 нс, 20 Гц при 1064 нм




Стандартные продуктыОдна пластина высокой мощностиПолуволновая пластина:

номер части

Диаметр
(мм)

Задержка
(λ)

Длина волны
(нм)

 Заказ

Толщина
(мм)

Устанавливать
(мм)

Очистить диафрагму
(мм)
ВПС220-355 20 λ/2 355 1 0,054 φ25,4x6 18
ВПС220-532 20 λ/2 532 0 0,029 φ25,4x6 18
ВПС220-1030 20 λ/2 1030 0 0,059 φ25,4x6 18
ВПС225-1064 20 λ/2 1064 0 0,061 φ25,4x6 18




Стандартные продуктыОдна пластина высокой мощностиЧетвертьволновая пластина:

номер части

Диаметр
(мм)

Задержка
(λ)

Длина волны
(нм)

 Заказ

Толщина
(мм)

Устанавливать
(мм)

Очистить диафрагму
(мм)
ВПС420-355 20 λ/4 355 1 0,027 φ25,4x6 18
ВПС420-532 20 λ/4 532 1 0,043 φ25,4x6 18
ВПС420-1030 20 λ/4 1030 0 0,029 φ25,4x6 18
ВПС420-1064 20 λ/4 1064 0 0,03 φ25,4x6 18




График замедленияОдна пластина высокой мощностиВолновая пластина:


355-нм однопластинчатая волновая пластина высокой мощности

Одиночная плита волны волны 1030мм оптически плиты четверти 0

532-нм однопластинчатая волновая пластина высокой мощности

Одиночная плита волны волны 1030мм оптически плиты четверти 1

Волновая пластина высокой мощности с одной пластиной 1030 нм

Одиночная плита волны волны 1030мм оптически плиты четверти 2

Волновая пластина высокой мощности с одной пластиной 1064 нм

Одиночная плита волны волны 1030мм оптически плиты четверти 3
