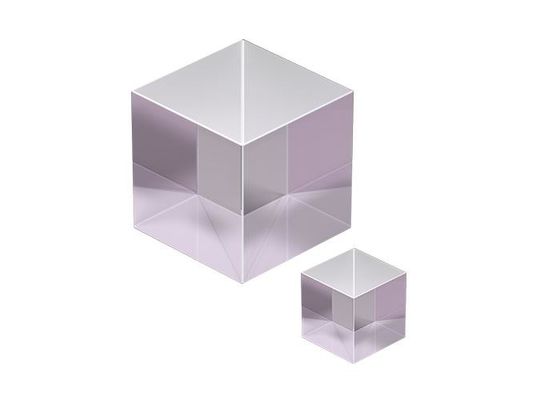

Призмы поляризатора 45° стекла СФ оптически поляризуя куб светоделителя

  • SF Glass Optical Polarizer 45° Prisms Polarizing Beamsplitter Cube
Место происхождения Ухань, Китай
Фирменное наименование STAR OPTIC
Сертификация RoHS, ISO9001
Номер модели PBS
Количество мин заказа 1шт
Цена negotiable
Упаковывая детали Надежная упаковка без пыли
Время доставки оборотный
Условия оплаты Т/Т, Вестерн Юнион, ПайПал
Поставка способности 50000 шт/месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.

x
Подробная информация о продукте
наименование товара Поляризационный светоделительный куб Материал Стекло BK7 или SF
Constructure Две прямоугольные примочки, склеенные вместе Гипоповерхность Поляризационно-чувствительное покрытие
Входная и выходная поверхность антибликовое покрытие Коэффициент вымирания Тп/Тс>1000:1
Выделить

SF стеклянный оптический поляризатор

,

оптический поляризатор 45 ° призмы

,

45 ° призмы поляризационный светоделительный куб
Оставьте сообщение
Характер продукции

Поляризационный светоделительный куб, стекло BK7 и SF, борадбанд с высоким коэффициентом экстинкции

Обзор:

Поляризационный светоделительКубикисостоят из двух прямоугольных призм с углом наклона 45°, постоянно склеенных вместе.



Гипотенуза покрыта полностью диэлектрическим поляризационно-чувствительным покрытием, предназначенным для разделения падающего неполяризованного монохроматического луча на компоненты S и P поляризации. Все входные и выходные поверхности покрыты высокоэффективным узкополосным просветляющим покрытием.



Коэффициент ослабления (Tp/Ts) превышает 1000:1 в проходящем луче.Два ортогонально поляризованных луча выходят из куба под углом 90° друг к другу.







Общие характеристики поляризационного светоделительного куба:

Материал N-BK7, стекло SF
Допуск размера ±0,2 мм
Качество поверхности 60/40 царапать и копать
Очистить диафрагму >90%

Передаваемое искажение волнового фронта

 <λ/4@632,8 нм на 10 мм
Отклонение луча <3 угловых минуты
Коэффициент вымирания

Тр/Тс>1000:1(узкополосный)

Tp/Ts>100:1/>1000:1 (широкополосный)
Основной коэффициент пропускания

Узкий: Tp>95%, Ts<1%
Широкий: Tp>90%, Ts<1%
Основная отражательная способность

Узкий: Rs>99% и Rp<5%
Широкий: Rs>99% и Rp<10%
Покрытие Поляризационное светоделительное покрытие на гипотенузе
Антибликовое покрытие на всех входных и выходных поверхностях
Порог урона >500 мДж/см2, 20 нс, 20 Гц, @ 1064 нм



Призмы поляризатора 45° стекла СФ оптически поляризуя куб светоделителя 0





Стандартные продуктыПоляризационный светоделительный куб:

номер части Материал

Измерение

(мм)

Толщина

(мм)

 Тп/Тс

Длина волны

(нм)
ПБС1010-397 Н-БК7 10x10 10 1000:1 397
ПБС1212-397 Н-БК7 12,7x12,7 12,7 1000:1 397
ПБС2020-397 Н-БК7 20x20 20 1000:1 397
ПБС2525-397 Н-БК7 25,4x25,4 25,4 1000:1 397
ПБС1010-400-700

Н-СФ1

 10x10 10 1000:1 400-700
ПБС1212-400-700

Н-СФ1

 12,7x12,7 12,7 1000:1 400-700
ПБС2020-400-700

Н-СФ1

 20x20 20 1000:1 400-700
ПБС2525-400-700

Н-СФ1

 25,4x25,4 25,4 1000:1 400-700
ПБС1010-532 Н-БК7 10x10 10 1000:1 532
ПБС1212-532 Н-БК7 12,7x12,7 12,7 1000:1 532
ПБС2020-532 Н-БК7 20x20 20 1000:1 532
ПБС2525-532 Н-БК7 25,4x25,4 25,4 1000:1 532
ПБС1010-600-1000 Н-СФ1 10x10 10 1000:1 600-1000
ПБС1212-600-1000 Н-СФ1 12,7x12,7 12,7 1000:1 600-1000
ПБС2020-600-1000 Н-СФ1 20x20 20 1000:1 600-1000
ПБС2525-600-1000 Н-СФ1 25,4x25,4 25,4 1000:1 600-1000
ПБС1010-780 Н-БК7 10x10 10 1000:1 780
ПБС1212-780 Н-БК7 12,7x12,7 12,7 1000:1 780
ПБС2020-780 Н-БК7 20x20 20 1000:1 780
ПБС2525-780 Н-БК7 25,4x25,4 25,4 1000:1 780
ПБС1010-894 Н-БК7 10x10 10 1000:1 894
ПБС1212-894 Н-БК7 12,7x12,7 12,7 1000:1 894
ПБС2020-894 Н-БК7 20x20 20 1000:1 894
ПБС2525-894 Н-БК7 25,4x25,4 25,4 1000:1 894
ПБС1010-900-1300 Н-СФ1 10x10 10 1000:1 900-1300
ПБС1212-900-1300 Н-СФ1 12,7x12,7 12,7 1000:1 900-1300
ПБС2020-900-1300 Н-СФ1 20x20 20 1000:1 900-1300
ПБС2525-900-1300 Н-СФ1 25,4x25,4 25,4 1000:1 900-1300
ПБС1010-1064 Н-БК7 10x10 10 1000:1 1064
ПБС1212-1064 Н-БК7 12,7x12,7 12,7 1000:1 1064
ПБС2020-1064 Н-БК7 20x20 20 1000:1 1064
ПБС2525-1064 Н-БК7 25,4x25,4 25,4 1000:1 1064
ПБС1010-1200-1600 Н-СФ1 10x10 10 1000:1 1200-1600
ПБС1212-1200-1600 Н-СФ1 12,7x12,7 12,7 1000:1 1200-1600
ПБС2020-1200-1600 Н-СФ1 20x20 20 1000:1 1200-1600
ПБС2525-1200-1600 Н-СФ1 25,4x25,4 25,4 1000:1 1200-1600







Графики покрытия поляризационного светоделительного куба:





397-нм поляризационный светоделительный куб

Призмы поляризатора 45° стекла СФ оптически поляризуя куб светоделителя 1



400-700нм поляризационный светоделительный куб

Призмы поляризатора 45° стекла СФ оптически поляризуя куб светоделителя 2



532нм поляризационный светоделительный куб

Призмы поляризатора 45° стекла СФ оптически поляризуя куб светоделителя 3



600-1000нм поляризационный светоделительный куб

Призмы поляризатора 45° стекла СФ оптически поляризуя куб светоделителя 4



780нмПоляризационный светоделительный куб

Призмы поляризатора 45° стекла СФ оптически поляризуя куб светоделителя 5



894нмПоляризационный светоделительный куб

Призмы поляризатора 45° стекла СФ оптически поляризуя куб светоделителя 6



900-1300нмПоляризационный светоделительный куб

Призмы поляризатора 45° стекла СФ оптически поляризуя куб светоделителя 7



1064нмПоляризационный светоделительный куб

Призмы поляризатора 45° стекла СФ оптически поляризуя куб светоделителя 8



1200-1600нмПоляризационный светоделительный куб

Призмы поляризатора 45° стекла СФ оптически поляризуя куб светоделителя 9









Варианты монтированияПоляризационный кубический светоделитель:

Star Optic также предлагает различные решения для крепления наших поляризационных светоделительных кубов.Информацию о вариантах монтажа и совместимости см. в разделе Оптомеханические крепления.Если вы не уверены, что выбрать, пожалуйста, свяжитесь с нами, мы будем работать с вами, чтобы найти лучшее решение для ваших нужд.
