Свет изолятора 12.7мм кристаллического кварца оптически изолируют линейный поляризованный

  • Crystal Quartz Optical Isolator 12.7mm Isolate Linear Polarized Light
Место происхождения Ухань, Китай
Фирменное наименование STAR OPTIC
Сертификация RoHS, ISO9001
Номер модели ИСО
Количество мин заказа 1шт
Цена negotiable
Упаковывая детали Надежная упаковка без пыли
Время доставки оборотный
Условия оплаты Т/Т, Вестерн Юнион, ПайПал
Поставка способности 50000 шт/месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.

x
Подробная информация о продукте
наименование товара Оптически амортизатор Constructure PBS + четвертьволновая пластина
Материал Хрустальный кварц и BK7 Особенность Пассивная изоляция линейно поляризованного света
Изоляция 20db Покрытие Гипополяризующее чувствительное покрытие, все входные и выходные поверхности имеют антибликовое покр
Выделить

Оптический изолятор высокой мощности 12

,

7 мм

,

линейная круговая поляризация 12
Оставьте сообщение
Характер продукции

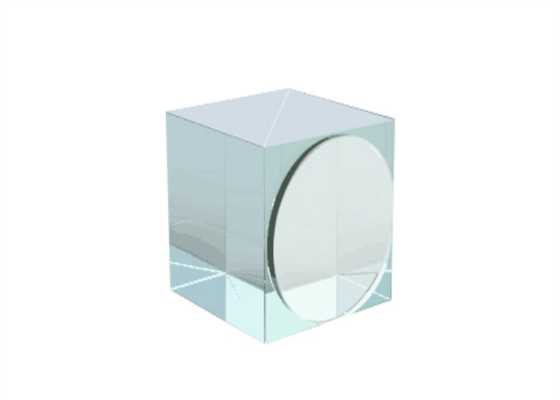

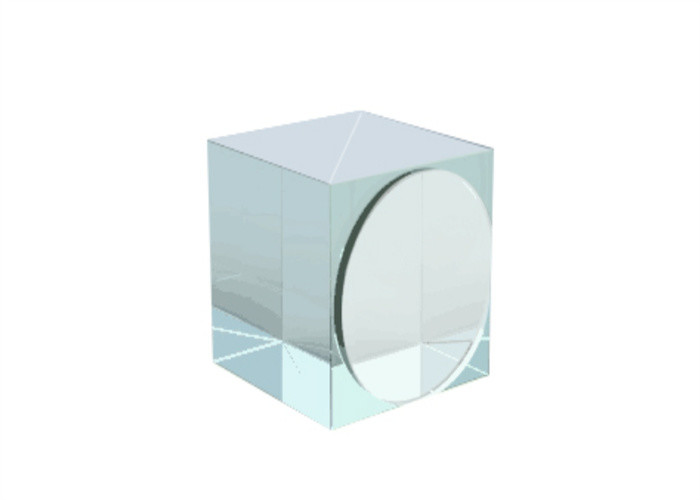

Оптический изолятор, пассивная изоляция линейно поляризованного света, PBS+Quarter Waveplate

Обзор:

Оптический изолятор представляет собой комбинацию поляризационного светоделительного куба (PBS) и кварцевой четвертьволновой пластины.Падающий свет линейно поляризован PBS и преобразуется в круговую поляризацию четвертьволновой пластиной, когда свет впервые проходит через нее.Любая часть выходящего луча, отраженная обратно в изолятор и проходящая второй раз через четвертьволновую пластину, будет преобразована в линейно поляризованный луч, перпендикулярный входному лучу.Затем этот луч блокируется PBS и не возвращается на исходный входной путь системы.


Общие характеристики оптического изолятора​:

Материал Хрустальный кварц и BK7
Допуск размера ±0,2 мм
Качество поверхности 60/40
Очистить диафрагму >90%
Передаваемое искажение волнового фронта <λ/4@632,8 нм
Отклонение луча <3 угловых минуты
Изоляция > 20 дБ
Передача инфекции Тр>95%, Тс<1%
Отражение Rs>99%, Rp<5%
просветляющее покрытие R<0,25% @ центральная длина волны на всех входах
Порог урона >500 мДж/см2, 20 нс, 20 Гц при 1064 нм



Свет изолятора 12.7мм кристаллического кварца оптически изолируют линейный поляризованный 0 Свет изолятора 12.7мм кристаллического кварца оптически изолируют линейный поляризованный 1



Стандартные продукты оптического изолятора​:

номер части

Размер А

(мм)

Толщина А
(мм)

Изоляция
(дБ)

Длина волны

(нм)
ИСО1010-532 10x10 10 >20 532
ИСО1212-532 12,7x12,7 12,7 >20 532
ИСО1010-633 10x10 10 >20 633
ИСО1212-633 12,7x12,7 12,7 >20 633
ИСО1010-780 10x10 10 >20 780
ИСО1212-780 12,7x12,7 12,7 >20 780
ИСО1010-1064 10x10 10 >20 1064
ИСО1212-1064 12,7x12,7 12,7 >20 1064
ИСО1010-1550 10x10 10 >20 1550
ИСО1212-1550 12,7x12,7 12,7 >20 1550




Графики покрытияОптический изолятор​:



Оптический изолятор 532 нм

Свет изолятора 12.7мм кристаллического кварца оптически изолируют линейный поляризованный 2




Оптический изолятор 633 нм

Свет изолятора 12.7мм кристаллического кварца оптически изолируют линейный поляризованный 3




780-нм оптический изолятор

Свет изолятора 12.7мм кристаллического кварца оптически изолируют линейный поляризованный 4




Оптический изолятор 1064 нм

Свет изолятора 12.7мм кристаллического кварца оптически изолируют линейный поляризованный 5




Оптический изолятор 1550 нм

Свет изолятора 12.7мм кристаллического кварца оптически изолируют линейный поляризованный 6
