Покрытие АР куба 632.8нм разделителя луча 2 каналов поляризуя

  • Two Channel Polarizing Beam Splitter Cube 632.8nm AR Coating
Место происхождения Ухань, Китай
Фирменное наименование STAR OPTIC
Сертификация RoHS, ISO9001
Номер модели PBST
Количество мин заказа 1шт
Цена negotiable
Упаковывая детали Надежная упаковка без пыли
Время доставки оборотный
Условия оплаты Т/Т, Вестерн Юнион, ПайПал
Поставка способности 50000 шт/месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.

x
Подробная информация о продукте
наименование товара Двухканальный поляризационный светоделитель Преимущество Высокий коэффициент ослабления как в передаваемом, так и в отраженном канале
Передаваемый рацион вымирания 1000:1 Отраженный рацион вымирания 200:1
Приложения интерферометр Покрытие Поляризационно-чувствительное покрытие на гипоповерхности, просветляющее покрытие на всех входных и
Выделить

l поляризационный куб делителя луча

,

двухканальный куб делителя луча

,

куб делителя луча 632
Оставьте сообщение
Характер продукции

Двухканальный поляризационный светоделитель

Обзор:

Стандартный поляризационный светоделительный куб не имеет больших преимуществ по коэффициенту ослабления отраженного канала.Этот двухканальный поляризационный светоделительный куб с нашей уникальной технологией покрытия позволяет достигать высоких характеристик не только в передаваемых, но и в отраженных каналах.Он характеризуется более чем 97% пропусканием p-поляризованного луча, а также высоким коэффициентом ослабления более 1000:1 в передающем канале и 200:1 в отраженном канале.Он широко используется в интерферометрических приложениях.







Общие характеристики двухканального поляризационного светоделительного куба:

Материал Н-БК7
Допуск размера ±0,2 мм
Качество поверхности 40/20 царапать и копать
Очистить диафрагму >90%

Передаваемое искажение волнового фронта

 <λ/8@632,8 нм на 10 мм
Отраженное искажение волнового фронта <λ/8@632,8 нм на 10 мм
Отклонение луча <3 угловых минуты
Коэффициент вымирания

Тп/Ц>1000:1

рупий/рупий>200:1
Основной коэффициент пропускания Тп>97%
Основная отражательная способность рупий>99,9%
Покрытие Поляризационное светоделительное покрытие на гипотенузе
Антибликовое покрытие на всех входных и выходных поверхностях
Порог урона >500 мДж/см2, 20 нс, 20 Гц, @ 1064 нм

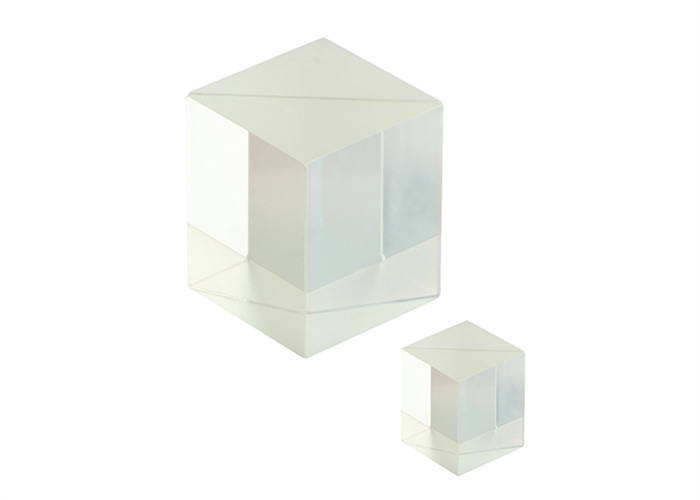

Покрытие АР куба 632.8нм разделителя луча 2 каналов поляризуя 0





Стандартные продуктыДвухканальный поляризационный светоделитель:

номер части Материал

Измерение

(мм)

Толщина

(мм)

 Тп/Тс рупий / рупий

Длина волны

(нм)
ПБСТ1212-532 Н-БК7 12,7x12,7 12,7 >1000:1 >200:1 532
ПБСТ2525-532 Н-БК7 25,4x25,4 25,4 >1000:1 >200:1 532
ПБСТ1212-633 Н-БК7 12,7x12,7 12,7 >1000:1 >200:1 633
ПБСТ2020-633 Н-БК7 25,4x25,4 25,4 >1000:1 >200:1 633
ПБСТ1212-780 Н-БК7 12,7*12,7 12,7 >1000:1 >200:1 780
ПБСТ2020-780 Н-БК7 25,4x25,4 25,4 >1000:1 >200:1 780
ПБСТ1212-1064 Н-БК7 12,7*12,7 12,7 >1000:1 >200:1 1064
ПБСТ2020-1064 Н-БК7 25,4x25,4 25,4 >1000:1 >200:1 1064







Кривые покрытия двухканального поляризационного светоделительного куба:



532 нм двухканальный высокопроизводительный

Поляризационный светоделительный куб

Покрытие АР куба 632.8нм разделителя луча 2 каналов поляризуя 1

633 нм двухканальный высокопроизводительный

Поляризационный светоделительный куб

Покрытие АР куба 632.8нм разделителя луча 2 каналов поляризуя 2



780-нм двухканальный высокопроизводительный

Поляризационный светоделительный куб

Покрытие АР куба 632.8нм разделителя луча 2 каналов поляризуя 3





1064 нм двухканальный высокопроизводительный

Поляризационный светоделительный куб

Покрытие АР куба 632.8нм разделителя луча 2 каналов поляризуя 4







Варианты монтированияМощный поляризационный кубический светоделитель:

Star Optic также предлагает различные монтажные решения для наших двухканальных поляризационных светоделительных кубов.Информацию о вариантах монтажа и совместимости см. в разделе Оптомеханические крепления.Если вы не уверены, что выбрать, пожалуйста, свяжитесь с нами, мы будем работать с вами, чтобы найти лучшее решение для ваших нужд.
