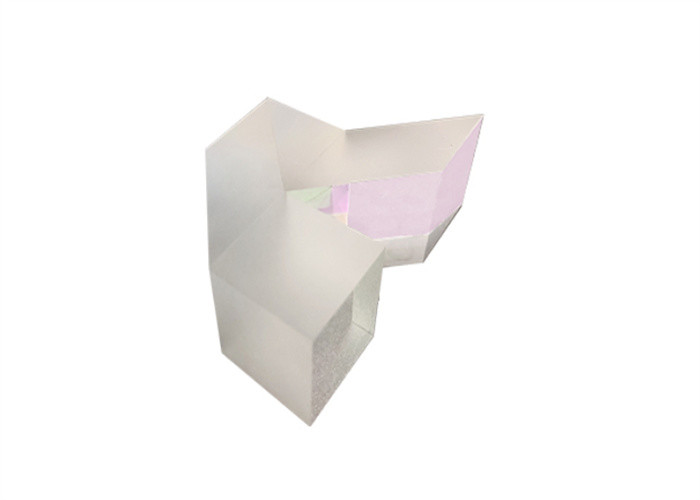

Покрытие слоя призмы делителя луча бокового смещения поляризуя Мулти

  • Lateral Displacement Polarising Beam Splitter Prism Multi Layer Coating
Место происхождения Ухань, Китай
Фирменное наименование STAR OPTIC
Сертификация RoHS, ISO9001
Номер модели LDP
Количество мин заказа 1шт
Цена negotiable
Упаковывая детали Надежная упаковка без пыли
Время доставки оборотный
Условия оплаты Т/Т, Вестерн Юнион, ПайПал
Поставка способности 50000 шт/месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.

x
Подробная информация о продукте
наименование товара Поляризационно-оптический светоделитель с боковым смещением Структура ромбовидные призмы, склеенные с прямоугольной призмой
Особенность Вывод двух параллельных лучей Поверхность Поляризационное светоделительное покрытие на цементированной поверхности, просветляющее покрытие на
Передача инфекции Тп>90% Отражение рупий>99%
Выделить

Поляризационное светоделитель с многослойным покрытием

,

призма светоделителя с боковым смещением

,

боковое смещение
Оставьте сообщение
Характер продукции

Поляризационное светоделитель с боковым смещением, вывод двух параллельных лучей

Обзор:

Поляризующие светоделители с боковым смещением состоят из одной или нескольких прецизионных ромбовидных призм, соединенных с прецизионной прямоугольной призмой. Поляризационные светоделители с боковым смещением выводят два параллельных луча, разделенных фиксированным расстоянием.А смещение определяется размером ромбовидной призмы.



На цементированную поверхность нанесено поляризационное светоделительное покрытие (с пропусканием p-поляризации >95%, отражением s-поляризации >99% и коэффициентом экстинкции >1000:1), а входная и выходная поверхности имеют многослойное антибликовое покрытие. отражающее (AR) покрытие для повышения эффективности.



Добавляя волновую пластину, можно регулировать состояние поляризации выходных лучей.Примеры конструкции с высокой устойчивостью гарантируют, что выходящие лучи параллельны с точностью до 30 угловых секунд.







Общие характеристики поляризационного светоделителя с боковым смещением:

Допуск размера ±0,2 мм
Качество поверхности 60/40
Очистить диафрагму >90%
Передаваемое искажение волнового фронта <λ/4@632,8 нм
Отклонение луча <3 угловых минуты
Фаска Защищено <0,5 мм x 45 °
Коэффициент вымирания >100:1
Передача инфекции Тр>90%, Тс<1%
Отражение Rs>99%, Rp<5%
Покрытие Поляризационное светоделительное покрытие на цементированной поверхности
Антибликовое покрытие на всех входных и выходных поверхностях
Порог урона >500 мДж/см2, 20 нс, 20 Гц при 1064 нм





Покрытие слоя призмы делителя луча бокового смещения поляризуя Мулти 0



Стандартные продукты поляризационного светоделителя с боковым смещением:

ПН. Материал

Размер А

(мм)

 Тп/Тс

Длина волны

(нм)
ЛДП0505-397 Н-БК7 5,0 >1000:1 397
ЛДП1010-397 Н-БК7 10,0 >1000:1 397
ЛДП1212-397 Н-БК7 12,7 >1000:1 397
ЛДП2525-397 Н-БК7 25,4 >1000:1 397
ЛДП0505-532 Н-БК7 5,0 >1000:1 532
ЛДП1010-532 Н-БК7 10,0 >1000:1 532
ЛДП1212-532 Н-БК7 12,7 >1000:1 532
ЛДП2525-532 Н-БК7 25,4 >1000:1 532
ЛДП0505-633 Н-БК7 5,0 >1000:1 633
ЛДП1010-633 Н-БК7 10,0 >1000:1 633
ЛДП1212-633 Н-БК7 12,7 >1000:1 633
ЛДП2525-633 Н-БК7 25,4 >1000:1 633
ЛДП0505-780 Н-БК7 5,0 >1000:1 780
ЛДП1010-780 Н-БК7 10,0 >1000:1 780
ЛДП1212-780 Н-БК7 12,7 >1000:1 780
ЛДП2525-780 Н-БК7 25,4 >1000:1 780
ЛДП0505-1030 Н-БК7 5,0 >1000:1 1030
ЛДП1010-1030 Н-БК7 10,0 >1000:1 1030
ЛДП1212-1030 Н-БК7 12,7 >1000:1 1030
ЛДП2525-1030 Н-БК7 25,4 >1000:1 1030
ЛДП0505-1550 Н-БК7 5,0 >1000:1 1550
ЛДП1010-1550 Н-БК7 10,0 >1000:1 1550
ЛДП1212-1550 Н-БК7 12,7 >1000:1 1550
ЛДП2525-1550 Н-БК7 25,4 >1000:1 1550
