Волластон Оптический поляризатор Однослойный кварц MgF2 Призма Волластона

  • Wollaston Optical Polarizer Single Layer MgF2 Quartz Wollaston Prism
Место происхождения Ухань, Китай
Фирменное наименование STAR OPTIC
Сертификация RoHS, ISO9001
Номер модели WLP
Количество мин заказа 1шт
Цена negotiable
Упаковывая детали Надежная упаковка без пыли
Время доставки оборотный
Условия оплаты Т/Т, Вестерн Юнион, ПайПал
Поставка способности 50000 шт/месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.

x
Подробная информация о продукте
наименование товара Поляризаторы Волластона Constructure две ортогональные призмы из двулучепреломляющего материала
Особенность Разделение обыкновенного и необыкновенного луча под определенным углом Заявление поляризационные анализаторы и спектрометры
Угол разделения 2°, 16°, 20° Устанавливать Черный анодированный алюминий
Выделить

Оптический поляризатор Волластона

,

Оптический поляризатор Однослойный MgF2

,

Однослойный MgF2 Кварцевая призма Волластона
Оставьте сообщение
Характер продукции

Поляризаторы Волластона, призмы Волластона, разделяющие свет на линейно поляризованные лучи с ортогональной поляризацией

Обзор:

Призма Волластона разделяет свет на два отдельных линейно поляризованных исходящих луча с ортогональной поляризацией.Два луча будут поляризованы в соответствии с оптической осью двух прямоугольных призм.

Призма Волластона состоит из двух ортогональных призм из двулучепреломляющего материала, обычно из одноосного материала, такого как кальцит, YVO4 и кристаллический кварц.Эти призмы склеены между собой на основании, образуя две прямоугольные призмы с перпендикулярными оптическими осями.Исходящие световые лучи расходятся от призмы как обыкновенные и необыкновенные лучи из-за различий в показателях преломления, при этом угол расхождения определяется углом клина призм и длиной волны света.Доступны коммерческие призмы с углами расхождения до 20°, оба выходных луча имеют высокую поляризацию с коэффициентом экстинкции >10 000:1 или >100 000:1 на каждом выходе.



Призмы Волластона использовались как анализаторы поляризации, а также в спектрометрах.







Общие характеристики призм Волластона:

Материал Кальцит, YVO4, Кварц
Диапазон длин волн Кальцит: 400-2300нм;YVO4: 500-4000нм;Кварц: 400-2300нм
Коэффициент вымирания Кальцит:<5x10-5;YVO4:<5x10-5;Кварц:<5x10-4
Качество поверхности 20/10
Искажение волнового фронта <λ/4@632,8нм
Отклонение луча <3 угловых минуты
Порог урона >5 Вт/см2Телеграфный, 1064нм
Покрытие Однослойный MgF2@1064нм
Устанавливать Черный анодированный алюминий

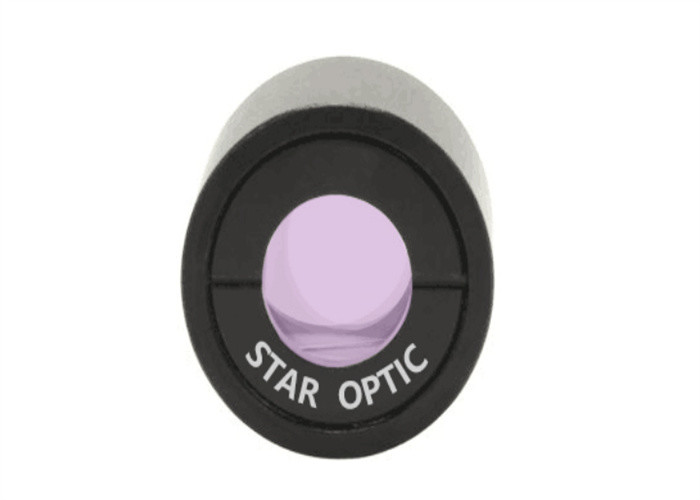

Волластон Оптический поляризатор Однослойный кварц MgF2 Призма Волластона 0





Стандартные продуктыПризмы Волластона:

номер части Материал

Длина волны

(нм)

Угол разделения

(°)

Калифорния

(мм)

Устанавливать

(мм)

 просветляющее покрытие
ВЛП-Q-2-10 Кварц 400-2300 2,0@980нм 10,0 φ25.4X28 MgF2
WLP-Q-2-12 Кварц 400-2300 2,0@980нм 12,7 φ25.4X33 MgF2
ВЛП-Q-2-15 Кварц 400-2300 2,0@980нм 15,0 φ30.0X38 MgF2
ВЛП-Q-2-20 Кварц 400-2300 2,0@980нм 20,0 φ38.0X48 MgF2
ВЛП-С-16-08 Кальцит 400-2300 16,0@1064нм 8,0 φ25,4X17 MgF2
ВЛП-С-16-10 Кальцит 400-2300 16,0@1064нм 10,0 φ25.4X19 MgF2
ВЛП-С-16-12 Кальцит 400-2300 16,0@1064нм 12,7 φ25.4X21 MgF2
ВЛП-Я-20-08 YVO4 500-4000 20,0@1550нм 8,0 φ25,4X17 MgF2
ВЛП-Я-20-10 YVO4 500-4000 20,0@1550нм 10,0 φ25.4X19 MgF2
ВЛП-Я-20-12 YVO4 500-4000 20,0@1550нм 12,7 φ25.4X21 MgF2
