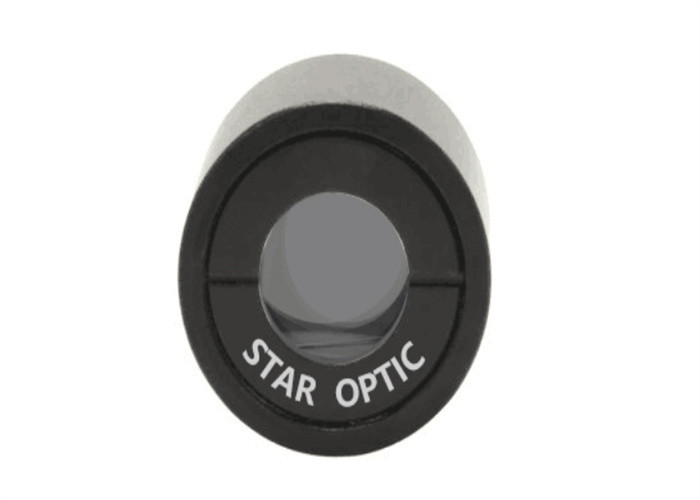

Поляризатор Glan Taylor 3000nm Calcite YVO4 оптически для VIS-IR

  • Calcite YVO4 Optical Polarizer Glan Taylor 3000nm For VIS-IR
Место происхождения Ухань, Китай
Фирменное наименование STAR OPTIC
Сертификация RoHS, ISO9001
Номер модели ГТП
Количество мин заказа 1шт
Цена negotiable
Упаковывая детали Надежная упаковка без пыли
Время доставки оборотный
Условия оплаты Т/Т, Вестерн Юнион, ПайПал
Поставка способности 50000 шт/месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.

x
Подробная информация о продукте
наименование товара Глан Тейлор Поляризатор Структура Воздушный интервал
Особенность передается только p-поляризованный свет Материал a-BBO, кальцит, YVO4
Коэффициент вымирания <5x10-6 Покрытие Однослойный MgF2, Tp>80% при 300 нм, 532 нм, 1064 нм, типичный
Выделить

Оптический поляризатор YVO4

,

поляризатор Глана Тейлора YVO4

,

3000 нм
Оставьте сообщение
Характер продукции

Поляризатор Глана Тейлора, a-BBO, кальцит и YVO4, воздушное пространство средней мощности для VIS-IR

Обзор:

Апризма Глана-Тейлораотражает s-поляризованный свет во внутреннем воздушном зазоре, пропуская только p-поляризованную составляющую.Оптические оси вертикальны в плоскости диаграммы.



Призма Глана-Тейлора — это тип призмы, которая используется в качестве поляризатора или поляризационного светоделителя.Это один из самых распространенных типов современных поляризационных призм.



Призму изготавливают из двух прямоугольных призм из кальцита (350-2300нм) или а-ВВО (220-3000нм) или YVO4 (500-4000нм) на их длинных гранях с воздушным зазором.Оптические оси кристаллов кальцита ориентированы параллельно плоскости отражения.Полное внутреннее отражение s-поляризованного света в воздушном зазоре гарантирует, что устройство пропускает только p-поляризованный свет.Поскольку угол падения на зазор может быть достаточно близок к углу Брюстера, нежелательное отражение p-поляризованного света уменьшается, что обеспечивает лучшее пропускание призмы Глана-Тейлора.Обратите внимание, что в то время как переданный луч полностью поляризован, отраженный луч — нет.Стороны кристалла могут быть отполированы, чтобы позволить отраженному лучу выходить, или могут быть зачернены, чтобы поглотить его.Последнее уменьшает нежелательное френелевское отражение отклоненного луча.







Общие характеристики поляризатора Глея-Тейлора:

Материал a-BBO, кальцит, YVO4
Диапазон длин волн а-ВВО: 220-3000нм;Кальцит: 350-2300нм;YVO4: 500-4000нм
Коэффициент вымирания <5x10-6
Качество поверхности 20/10 царапать и копать
Искажение волнового фронта <λ/4@632,8 нм
Отклонение луча <3 угловых минуты
Порог урона >1Дж/см2, 20 нс, 20 Гц, @ 1064 нм
Покрытие Однослойный MgF2, Tp>80% при 300 нм, 532 нм, 1064 нм, типичный
Устанавливать Черный анодированный алюминий



Поляризатор Glan Taylor 3000nm Calcite YVO4 оптически для VIS-IR 0



Стандартные продуктыПоляризатор Глея-Тейлора:

номер части Материал

Длина волны

(нм)

Угловое поле

(°)

Калифорния

(мм)

Устанавливать

(мм)

 просветляющее покрытие
ГТП-Б-08 а-BBO 700-3000 >6,0 8,0 φ25,4X17,0 MgF2
ГТП-Б-10 а-BBO 700-3000 >6,0 10,0 φ25,4X19,0 MgF2
ГТП-Б-12 а-BBO 700-3000 >6,0 12,7 φ25,4X21,0 MgF2
ГТП-Б-15 а-BBO 700-3000 >6,0 15,0 φ30.0X23.0 MgF2
ГТП-Б-20 а-BBO 700-3000 >6,0 20,0 φ38.0X29.0 MgF2
ГТП-Я-08 YVO4 500-4000 >6,0 8,0 φ25,4X15,0 MgF2
ГТП-Я-10 YVO4 500-4000 >6,0 10,0 φ25,4X17,0 MgF2
ГТП-Я-12 YVO4 500-4000 >6,0 12,7 φ25,4X18,5 MgF2
ГТП-Я-15 YVO4 500-4000 >6,0 15,0 φ30.0X20.0 MgF2
ГТП-Я-20 YVO4 500-4000 >6,0 20,0 φ38.0X25.0 MgF2
