замедление 1310нм плиты половинной волны 20нс цементированное оптически волновой пластиной

  • 20ns Optical Waveplate Cemented Half Wave Plate Retardation 1310nm
Место происхождения Ухань, Китай
Фирменное наименование STAR OPTIC
Сертификация RoHS, ISO9001
Номер модели ВПК
Количество мин заказа 5шт
Цена negotiable
Упаковывая детали Надежная упаковка без пыли
Время доставки оборотный
Условия оплаты Т/Т, Вестерн Юнион, ПайПал
Поставка способности 50000 шт/месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.

x
Подробная информация о продукте
наименование товара Цементированная полуволновая пластина нулевого порядка λ/2 Тип Две пластины склеены УФ-эпоксидной смолой
Замедление <λ/300 Заказ Нулевой порядок
Особенность Низкая чувствительность к изменениям температуры
Выделить

Оптическая волновая пластина 20 нс

,

Цементированная оптическая волновая пластина

,

Замедление полуволновой пластины 20 нс
Оставьте сообщение
Характер продукции

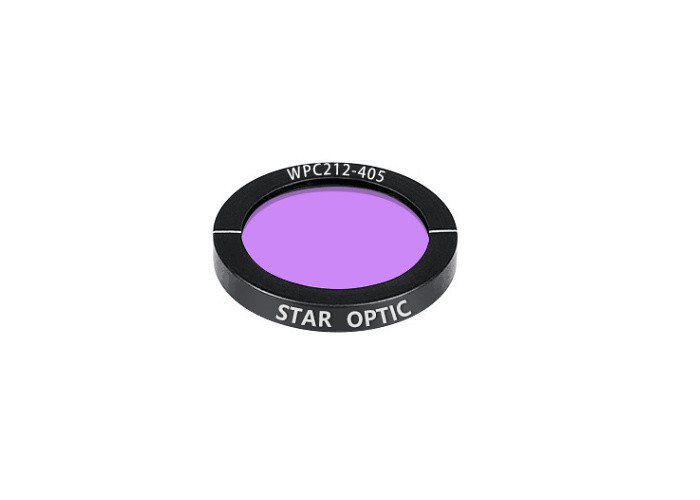

Цементированная полуволновая пластина нулевого порядка λ/2, высокое замедление

Обзор:

Сцементированная волновая пластина нулевого порядка состоит из двух кварцевых пластин с перекрещивающимися быстрой осью.Две пластины склеены УФ-эпоксидной смолой.Разница в толщине двух пластин определяет замедление.Волновая пластина нулевого порядка имеет лучшие характеристики, чем волновая пластина множественного порядка, поскольку волновая пластина нулевого порядка менее чувствительна к изменениям температуры и длины волны.





Основные характеристики цементногоВолновая пластина нулевого порядка:

  • Низкая чувствительность к изменениям температуры
  • Широкий диапазон длин волн
  • Обе стороны с антибликовым покрытием
  • Доступны большие размеры





Общие характеристики цементируемого нулевого порядкаλ/2Полуволновая пластина:

Материал Кристаллический кварц
Допуск размера +0,0/-0,2 мм
Качество поверхности 20/10 царапать и копать
Очистить диафрагму >90% центральная часть
Искажение волнового фронта <λ/8@632,8 нм
Параллелизм <1 угловой секунды
Допуск замедления <λ/300
Стандартная волна

полуволна (λ/2)
Покрытие Обе стороны с антибликовым покрытием, R<0,25% на грань при центральной длине волны
Порог урона >500 мДж/см2, 20 нс, 20 Гц при 1064 нм







Стандартные продукты из цементаНулевой порядокλ/2Полуволновая пластина:

номер части Тип Диаметр (мм)

Задержка

(λ)

Длина волны

(нм)

 Чистая апертура (мм)
ВПК212-405 Цементированный 12,7 λ/2 405 11,5
ВПК225-405 Цементированный 25,4 λ/2 405 22,9
ВПК238-405 Цементированный 38.1 λ/2 405 35
ВПК212-633 Цементированный 12,7 λ/2 633 11,5
ВПК225-633 Цементированный 25,4 λ/2 633 22,9
ВПК238-633 Цементированный 38.1 λ/2 633 35
ВПК212-780 Цементированный 12,7 λ/2 780 11,5
ВПК225-780 Цементированный 25,4 λ/2 780 22,9
ВПК238-780 Цементированный 38.1 λ/2 780 35
ВПК212-795 Цементированный 12,7 λ/2 795 11,5
ВПК225-795 Цементированный 25,4 λ/2 795 22,9
ВПК238-795 Цементированный 38.1 λ/2 795 35
ВПК212-852 Цементированный 12,7 λ/2 852 11,5
ВПК225-852 Цементированный 25,4 λ/2 852 22,9
ВПК238-852 Цементированный 38.1 λ/2 852 35
ВПК212-894 Цементированный 12,7 λ/2 894 11,5
ВПК225-894 Цементированный 25,4 λ/2 894 22,9
ВПК238-894 Цементированный 38.1 λ/2 894 35
ВПК212-1310 Цементированный 12,7 λ/2 1310 11,5
ВПК225-1310 Цементированный 25,4 λ/2 1310 22,9
ВПК238-1310 Цементированный 38.1 λ/2 1310 35
ВПК212-1550 Цементированный 12,7 λ/2 1550 11,5
ВПК225-1550 Цементированный 25,4 λ/2 1550 22,9
ВПК238-1550 Цементированный 38.1 λ/2 1550 35







График замедления воспламенения цементногоВолновая пластина нулевого порядка:



405 нм цементированная волновая пластина нулевого порядка

замедление 1310нм плиты половинной волны 20нс цементированное оптически волновой пластиной 0

633 нм Цементированная волновая пластина нулевого порядка

замедление 1310нм плиты половинной волны 20нс цементированное оптически волновой пластиной 1

780-нм цементированная волновая пластина нулевого порядка

замедление 1310нм плиты половинной волны 20нс цементированное оптически волновой пластиной 2

795 нм Цементированная волновая пластина нулевого порядка

замедление 1310нм плиты половинной волны 20нс цементированное оптически волновой пластиной 3

852 нм цементированная волновая пластина нулевого порядка

замедление 1310нм плиты половинной волны 20нс цементированное оптически волновой пластиной 4

894 нм Цементированная волновая пластина нулевого порядка

замедление 1310нм плиты половинной волны 20нс цементированное оптически волновой пластиной 5

1310 нм цементированная волновая пластина нулевого порядка

замедление 1310нм плиты половинной волны 20нс цементированное оптически волновой пластиной 6

1550 нм цементированная волновая пластина нулевого порядка

замедление 1310нм плиты половинной волны 20нс цементированное оптически волновой пластиной 7
