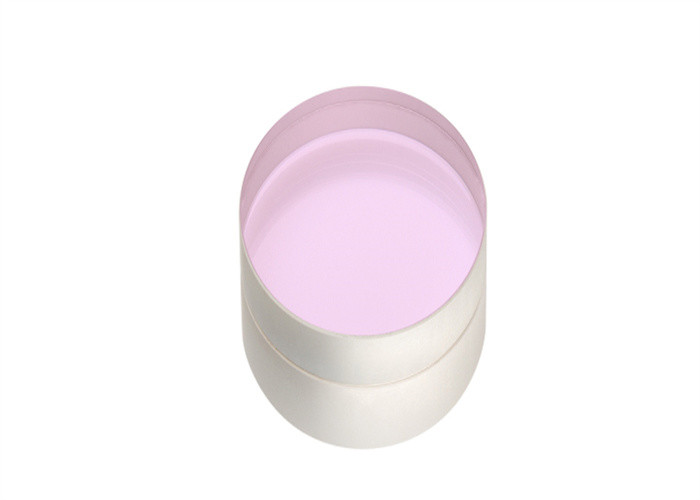

Объектив со сферической аберрацией 550 нм

Обзор:

Анахроматическая линзаили жеахроматэто объектив, который предназначен для ограничения эффектов хроматической и сферической аберрации.Ахроматические линзы исправлены, чтобы сфокусировать две длины волны (обычно красную и синюю) в одной плоскости.

Самый распространенный тип ахромата – этоахроматический дублет, который состоит из двух отдельных линз, изготовленных из стекол с разной дисперсией.Как правило, один элемент представляет собой отрицательный (вогнутый) элемент из бесцветного стекла, такого как F2, который имеет относительно высокую дисперсию, а другой представляет собой положительный (выпуклый) элемент, изготовленный из краун-стекла, такого как BK7, который имеет более низкую дисперсию.Элементы объектива устанавливаются рядом друг с другом, часто склеиваются вместе и имеют такую ​​форму, что хроматическая аберрация одного уравновешивается хроматической аберрацией другого.

Ахроматические линзы идеально подходят для целого ряда приложений, включая флуоресцентную микроскопию, ретрансляцию изображений, контроль или спектроскопию.

Общие характеристики позитивной ахроматикиОбъектив:

Материал	Н-БК7, Н-СФ2, Н-СФ5, Н-СФ10, Н-СФ11
Расчетная длина волны	632,8 нм
Плоскостность поверхности	N<3(0,5)@632,8 нм
Качество поверхности	60/40 царапин-копать
Допуск на диаметр	+0/-0,2 мм
Допуск по толщине	±0,2 мм
Центрирование	<3 угловых минуты
Допуск на фокусное расстояние	±2%
Очистить диафрагму	>90%
Фаска	Защитный<0,5 ммx45°
Покрытие	Однослойное покрытие MgF2 @ 550 нм

Стандартные продуктыПоложительный ахроматическийОбъектив:

Варианты покрытия Оf АхроматическийОбъектив:

Star Optic предлагает широкий выбор ахроматических линз.Вышеупомянутые стандартные ахроматические линзы покрыты однослойным MgF2 с центром на длине волны 550 нм.У нас есть другие варианты антибликового покрытия для ультрафиолетового (УФ), видимого или инфракрасного (ИК), включая UV-VIS, VIS-NIR, NIR II или SWIR.Кроме того, доступны ахроматические линзы, разработанные специально для ультрафиолетового (УФ) или инфракрасного (ИК) излучения, которые обеспечивают превосходные характеристики по сравнению со стандартной ахроматической линзой, имеющей покрытие для того же или сравнимого диапазона длин волн.

Однослойное покрытие MgF2	Многослойное антибликовое покрытие
Антибликовое покрытие Boradband	Антибликовое покрытие с двойной длиной волны

Варианты монтажа дляАхроматическийОбъектив:

Ахроматическая линза, которая часто конструируется путем склеивания двух элементов вместе или установки двух элементов в корпусе, создает пятно меньшего размера, чем сопоставимые синглетные линзы.Наши стандартные ахроматические линзы не установлены.Тем не менее, мы можем предоставить фиксированное крепление и регулируемое крепление для наших объективов.

Настройте свой собственный объектив:

У вас есть полная свобода проектирования, и мы можем работать со сложными проектами, чтобы предоставить вам именно то, что вам нужно, включая оптический дизайн, механический дизайн и дизайн оптического покрытия.
