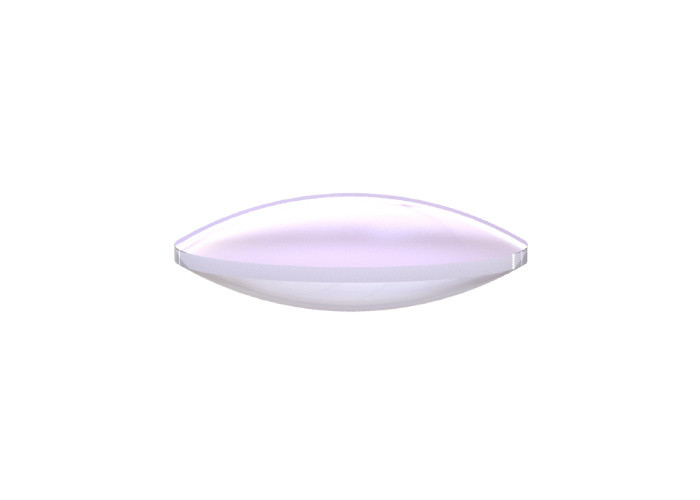

Сапфир Би выпуклая линза 25.4мм антирефлексивные покрытия конечной сопряженной линзы

  • Sapphire Bi Convex Lens 25.4mm Finite Conjugate Lens Antireflection Coatings
Место происхождения Ухань, Китай
Фирменное наименование STAR OPTIC
Сертификация RoHS, ISO9001
Номер модели DCX
Количество мин заказа 5шт
Цена negotiable
Упаковывая детали Надежная упаковка без пыли
Время доставки оборотный
Условия оплаты Т/Т, Вестерн Юнион, ПайПал
Поставка способности 50000 шт/месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.

x
Подробная информация о продукте
наименование товара Двойная выпуклая (бивыпуклая) сферическая линза N-BK7 Субстрат Н-БК7
Применение конечная визуализация Особенность положительное фокусное расстояние
Поверхностная плоскостность N Покрытие Без покрытия, доступно антибликовое покрытие
Выделить

Бивыпуклая линза 25

,

4 мм

,

конъюгированная линза 25
Оставьте сообщение
Характер продукции

Двойная выпуклая (двухвыпуклая) сферическая линза, N-BK7, линза конечного изображения

Обзор:

Двойновыпуклая (DCX) линза, также называемая двояковыпуклой линзой, имеет две положительные симметричные грани с одинаковыми радиусами с обеих сторон.Эти объективы обычно рекомендуются для конечных приложений обработки изображений.Двояковыпуклые линзы наиболее подходят, когда объект и изображение находятся на противоположных сторонах линзы, а отношение расстояний между изображением и объектом (коэффициент сопряжения) составляет от 0,2 до 5. Star Optic предлагает двояковыпуклые линзы на различных основах. и варианты антибликового покрытия.



Сапфир Би выпуклая линза 25.4мм антирефлексивные покрытия конечной сопряженной линзы 0







Общие характеристики двойных выпуклых (DCX) сферических линз N-BK7:

Материал N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, сапфир Сапфир Би выпуклая линза 25.4мм антирефлексивные покрытия конечной сопряженной линзы 1
Расчетная длина волны 546,1 нм
Плоскостность поверхности N<3(0,5)@632,8 нм
Качество поверхности 60/40 царапин-копать
Допуск на диаметр +0/-0,2 мм
Допуск по толщине ±0,2 мм
Центрирование <3 угловых минуты
Допуск на фокусное расстояние ±2%
Очистить диафрагму >90%
Фаска Защитный<0,5 ммx45°







Стандартные продуктыДвойной выпуклой (DCX) сферической линзы N-BK7:

Деталь № Материал Д
(мм)		 ф
(мм)		 R1
(мм)		 R2
(мм)		 Тс
(мм)		 Те
(мм)
DCXD12F25 Н-БК7 12,7 25,4 25,98 25,98 3,6 2
DCXD12F35 Н-БК7 12,7 35 35,74 35,74 3.1 2
DCXD12F50 Н-БК7 12,7 50 51,35 51,35 2,8 2
DCXD12F75 Н-БК7 12,7 75 77,31 77,31 2,5 2
DCXD12F100 Н-БК7 12,7 100 103,25 103,25 2,4 2
DCXD12F125 Н-БК7 12,7 125 129,18 129,18 2.3 2
DCXD12F150 Н-БК7 12,7 150 155,1 155,1 2.3 2
DCXD12F200 Н-БК7 12,7 200 206,94 206,94 2.2 2
DCXD12F250 Н-БК7 12,7 250 258,78 258,78 2.2 2
DCXD12F300 Н-БК7 12,7 300 310,61 310,61 2.1 2
DCXD12F500 Н-БК7 12,7 500 517,94 517,94 2.1 2
DCXD12F1000 Н-БК7 12,7 1000 1036,23 1036,23 2.1 2
DCXD25F25 Н-БК7 25,4 25,4 24,68 24,68 9 2
DCXD25F35 Н-БК7 25,4 35 35.08 35.08 6,8 2
DCXD25F50 Н-БК7 25,4 50 50,92 50,92 5.2 2
DCXD25F75 Н-БК7 25,4 75 77.04 77.04 4.1 2
DCXD25F100 Н-БК7 25,4 100 103.05 103.05 3,6 2
DCXD25F125 Н-БК7 25,4 125 129.02 129.02 3.3 2
DCXD25F150 Н-БК7 25,4 150 154,97 154,97 3 2
DCXD25F200 Н-БК7 25,4 200 206,84 206,84 2,8 2
DCXD25F250 Н-БК7 25,4 250 258,7 258,7 2,6 2
DCXD25F300 Н-БК7 25,4 300 310,54 310,54 2,5 2
DCXD25F500 Н-БК7 25,4 500 517,9 517,9 2.3 2
DCXD25F1000 Н-БК7 25,4 1000 1036.21 1036.21 2.2 2







Варианты покрытия Оf Двойная выпуклая сферическая линза N-BK7 (DCX):

Сверхстандартные двойные выпуклые сферические линзы Star Optic не имеют покрытия.Чтобы уменьшить количество света, отраженного от каждой поверхности линзы, также доступны просветляющие покрытия, включая слой певицы MgF2, многослойное просветляющее покрытие, широкополосное многослойное просветляющее покрытие и просветляющее покрытие с двойной длиной волны.



Однослойное покрытие MgF2 Многослойное антибликовое покрытие
Positive Meniscus Lenses 1 Сапфир Би выпуклая линза 25.4мм антирефлексивные покрытия конечной сопряженной линзы 3



Антибликовое покрытие Boradband



Антибликовое покрытие с двойной длиной волны
Positive Meniscus Lenses 3 Сапфир Би выпуклая линза 25.4мм антирефлексивные покрытия конечной сопряженной линзы 5







Варианты монтажа дляДвойная выпуклость(DCX)СферическийОбъектив:

Стандартные двойные выпуклые сферические линзы Star Optic не устанавливаются.Тем не менее, мы можем предоставить фиксированное крепление и регулируемое крепление для наших объективов.



Фиксированное крепление объектива



Positive Meniscus Lenses 5



Positive Meniscus Lenses 6

Регулируемое крепление объектива



Positive Meniscus Lenses 7



Positive Meniscus Lenses 8







Настройте свой собственный объектив:

У вас есть полная свобода проектирования, и мы можем работать со сложными проектами, чтобы предоставить вам именно то, что вам нужно, включая оптический дизайн, механический дизайн и дизайн оптического покрытия.



Земакс Дизайн

Positive Meniscus Lenses 9

Земакс Дизайн

Positive Meniscus Lenses 10



Дизайн Солидворкс

Positive Meniscus Lenses 11



Дизайн тонкопленочного покрытия

Positive Meniscus Lenses 12
