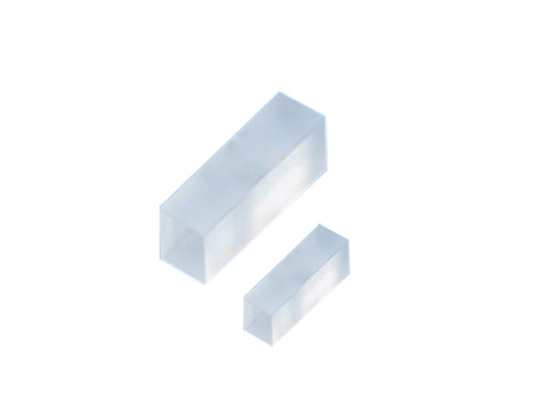

23,5 Кристаллы 4500нм Кристалл 4500нм Дег нелинейные оптически для системы лаборатории

  • 23.5 Deg KTP Crystal 4500nm Non Linear Optical Crystals For Laboratory System
Место происхождения Ухань, Китай
Фирменное наименование STAR OPTIC
Сертификация RoHS, ISO9001
Номер модели КТП
Количество мин заказа 1шт
Цена negotiable
Упаковывая детали Надежная упаковка без пыли
Время доставки оборотный
Условия оплаты Т/Т, Вестерн Юнион, ПайПал
Поставка способности 50000 шт/месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.

x
Подробная информация о продукте
наименование товара Нелинейный кристалл КТП Приложения лабораторная система, медицинская система, промышленная система
Кристаллическая структура Ромбический Твердость Mohs 5
Ряд прозрачности 350нм-4500нм Сила низкая или средняя плотность мощности
Выделить

23

,

5-градусный кристалл KTP

,

кристалл KTP 4500 нм
Оставьте сообщение
Характер продукции

Нелинейный кристалл, КТП

Обзор:

КТП (КТиОПО4)является превосходным нелинейным оптическим кристаллом во многих оптических системах, таких как лабораторная система, медицинская система, промышленная система и т. д. Это наиболее часто используемый материал для удвоения частоты лазера Nd: YAG и других лазеров, легированных неодимом, особенно на низких или средних частотах. удельная мощность.Свойства KTP также делают его превосходным для электрооптической модуляции и оптической параметрической генерации.







Общие характеристики КТП:

Допуск размера Ш(+/-0,1)×В(+/-0,1)×Д(+0,2/-0,1)мм
Угловой допуск Δθ< 0,5°, Δφ< 0,5°
Качество поверхности 20/10 Царапать/копать
Очистить диафрагму >90%
Плоскостность поверхности <λ/8@633нм
Искажение волнового фронта <λ/8@633нм
Параллелизм <20 угловых секунд
Перпендикулярность <10 угловых минут
Остаточная отражательная способность <0,2% при 1064 нм и <0,5% при 532 нм
Покрытие

AR/AR@1064&532нм:

S1 и S2 AR@1064&532нм, R<0,25%@1064нм, R<0,5%@532нм



ЧСС/AR@1064&532nm:

S1 HR@1064nm&HT@532nm, R>99,8%@1064nm, R<5%@532nm
S2 AR@1064&532нм, R<0,25%@1064нм, R<0,5%@532нм
Порог урона 500 МВт/см² @ 1064 нм 10 нс 10 Гц
Гарантийный срок качества Один год при правильном использовании







Стандартные продукты КТП:

Размер (мм) Тета (градусы) Фи (градус) Покрытие Заявление
3*3*5 90 23,5 AR/AR@1064&532nm ШГ@1064, Тип Ⅱ
3*3*5 90 23,5 ЧСС/AR@1064&532nm ШГ@1064,Тип
3*3*10 90 23,5 AR/AR@1064&532nm ШГ@1064, Тип Ⅱ
3*3*10 90 23,5 ЧСС/AR@1064&532nm ШГ@1064, Тип Ⅱ
5*5*10 90 23,5 AR/AR@1064&532nm ШГ@1064, Тип Ⅱ
7*7*5 90 23,5 AR/AR@1064&532nm ШГ@1064, Тип Ⅱ
7*7*20 90 0 АР/АР@1573&1064нм OPO@1573 и 1064нм







Физические и оптические свойства КТП:

Кристальная структура Ромбическая, пространственная группа Pna21, точечная группа мм²
Параметры решетки а=6,404 Å, б=10,616 Å, с=12,814 Å, Z=8
Плотность 3,01 г/см3
Твердость по шкале Мооса 5
Температура плавления около 1172 ℃
Коэффициент поглощения < 0,1%/см при 1,064 мкм, < 1%/см при 0,532 мкм
Теплопроводность 13 Вт/м/К
Гигроскопическая восприимчивость нет
Диапазон прозрачности 350нм-4500нм
Диапазон согласования фаз SHG 497～1800 нм (тип II)
Нелинейный коэффициент d31=6.5pm/v
d32=5pm/v
d33=13,7pm/v
d24=7.6pm/v
d15=6.1pm/v
Термооптические коэффициенты (/℃) dnx/dT=1,1X10-5
dny/dT=1,3X10-5
dnz/dT=1,6X10-5
Уравнения Зельмейера (λв мкм) Nx²=3,0065+0,03901/(λ²-0,04251)-0,01327λ²
Ny²=3,0333+0,04154/(λ²-0,04547)-0,01408λ²
Nz²=3,3134+0,05694/(λ²-0,05658)-0,01682λ²
