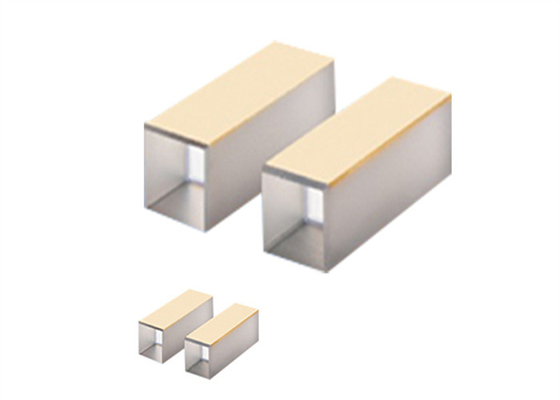

E-O Crystal LiNbO3 с удвоением частоты Фазовые модуляторы 1064 нм Z-образный X-образный торцевой электрод

  • E-O Crystal LiNbO3 frequency doubling 1064nm phase modulators Z cut X face electrodes
Место происхождения Ухань, Китай
Фирменное наименование STAR OPTIC
Сертификация RoHS, ISO9001
Номер модели LiNbO3
Количество мин заказа 1шт
Цена negotiable
Упаковывая детали Надежная упаковка без пыли
Время доставки оборотный
Условия оплаты Т/Т, Вестерн Юнион, ПайПал
Поставка способности 50000 шт/месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.

x
Подробная информация о продукте
наименование товара Э-О Кристалл LiNbO3 Приложения -переключатели для лазеров Nd:YAG, Nd:YLF, Ti:Sapphire,
Ряд прозрачности 420-5200nm Кристаллическая структура тригональная, пространственная группа R3c
Резать Z-отрезок Твердость Mohs 5
Выделить

Кристалл LiNbO3 EO

,

лазерные кристаллы EO

,

кристалл LiNbO3 0
Оставьте сообщение
Характер продукции

Кристалл ЭО LiNbO3

Обзор:

кристаллы LiNbO3широко используются в качестве удвоения частоты для длин волн более 1 мкм и оптических параметрических генераторов (ОПГ) с накачкой на 1064 нм, а также в устройствах с квазифазовым согласованием (QPM).Из-за больших электрооптических и акустооптических коэффициентов кристаллы LiNbO3 являются наиболее часто используемым материалом для ячеек поккеля, модуляторов добротности для Nd:YAG, Nd:YLF, Ti:Sapphire лазеров и фазовых модуляторов, волноводных подложек, поверхностных пластины акустических волн (ПАВ) и т. д.

Свет распространяется в направлении оси z, а электроды применяются к граням x.







Общие характеристикикристаллы LiNbO3:

Размерный допуск ±0,1 мм
Угловой допуск ±0,5 град.
Качество поверхности 20/10 Царапай и копай
Очистить диафрагму >90%
Плоскостность поверхности <λ/8@633нм
Искажение волнового фронта <λ/4@633нм
Параллелизм <20 угловых секунд
Перпендикулярность <5 угловых минут
просветляющее покрытие R<0,25% при центральной длине волны
Порог урона >5Дж/см2, 20 нс, 20 Гц, 1064 нм







Стандартные изделия из кристаллов LiNbO3:

ПН. Материал

Измерение

(мм)

Длина

(мм)

 Резать Конечная поверхность Боковая поверхность
LNO3315

LiNbO3

 3х3 15 Z-образный вырез

AR/AR@1064nm

Электроды X Face Au
LNO4415

LiNbO3

 4X4 15 Z-образный вырез

AR/AR@1064nm

Электроды X Face Au
LNO6625

LiNbO3

 6х6 25 Z-образный вырез

AR/AR@1064nm

Электроды X Face Au
LNO9925

LiNbO3

 9х9 25 Z-образный вырез

AR/AR@1064nm

Электроды X Face Au







Физические и оптические свойства из Кристаллы LiNbO3:

Кристальная структура Треугольник, пространственная группа R3c
Параметры ячейки а = 0,515 А, с = 13,863 А, Z = 6 А
Температура плавления 1255±5оС
Кюри Пойнт 1140±5оС
Твердость по шкале Мооса 5
Плотность 4,64 г/см3
Коэффициент поглощения ~ 0,1%/см при 1064 нм
Растворимость нерастворим в воде
Относительная диэлектрическая проницаемость еТ11/ е0: 85
еТ33/ е0: 29,5
Коэффициенты теплового расширения(@25оС) ||а, 2,0 х 10-6/К
||с, 2,2 х 10-6/К
Теплопроводность 38 Вт/м/К @ 25оС
Диапазон прозрачности 420-5200нм
Оптическая однородность ~ 5 х 10-5/см
Уравнения Селлмейера (λ в мкм) но2= 4,9048+0,11768/(λ2- 0,04750) - 0,027169λ2
не2= 4,5820+0,099169/(λ2- 0,04443) - 0,021950λ2
Коэффициенты НЛО г33= 34,4 пм/В
г31= д15= 5,95 пм/В
г22= 3,07 пм/В
Электрооптические коэффициенты граммТ33= 32 пм/В, гС33= 31 пм/В
граммТ31= 10 пм/В, гС31= 8,6 пм/В
граммТ22= 6,8 пм/В, гС22= 3,4 пм/В
Полуволновое напряжение, постоянный ток Электрическое поле ||z, свет ⊥z 3,03 кВ
Электрическое поле ||x или y, свет ||z 4,02 кВ
Коэффициенты эффективности NLO гэфф= 5,7 пм/В или ~ 14,6xd36(КДП) для удвоения частоты 1300нм;
гэфф= 5,3 пм/В или ~ 13,6xd36(KDP) для ПГС с накачкой на 1300 нм;
гэфф=17,6pm/V или ~45xd36(KDP) для квазисинхронной структуры;
Порог урона 200 МВт/см2
