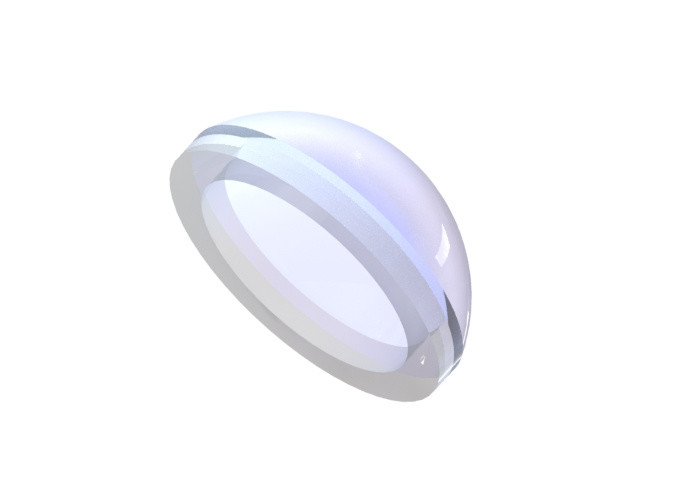

Сферическая линза из сапфирового стекла 25,4 мм

  • Sapphire Spherical Glass Lens 25.4mm
Место происхождения Ухань, Китай
Фирменное наименование STAR OPTIC
Сертификация RoHS, ISO9001
Номер модели Мужчины
Количество мин заказа 5шт
Цена negotiable
Упаковывая детали Надежная упаковка без пыли
Время доставки оборотный
Условия оплаты Т/Т, Вестерн Юнион, ПайПал
Поставка способности 50000 шт/месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.

x
Подробная информация о продукте
наименование товара N-BK7 Положительная менисковая линза Субстрат Н-БК7
Применение свести к минимуму сферическую аберрацию форма Выпукло-вогнутая поверхность
Размер 1 дюйм, 2 дюйма Чистота поверхности N
Выделить

Сапфировая сферическая стеклянная линза

,

линза с положительным мениском Сапфир

,

сферическая стеклянная линза 25
Оставьте сообщение
Характер продукции

Объектив с положительным мениском, N-BK7, объектив с низкой сферической аберрацией

Обзор:

Положительные менисковые (выпукло-вогнутые) линзыпредназначены для минимизации сферической аберрации.При использовании в сочетании с другим объективом линза с положительным мениском укорачивает фокусное расстояние и увеличивает числовую апертуру (ЧА) системы без внесения значительной сферической аберрации.При использовании для фокусировки коллимированного луча выпуклая сторона линзы должна быть обращена к источнику, чтобы свести к минимуму сферическую аберрацию.Star Optic предлагает линзы с положительным мениском на различных материалах и с различными вариантами антибликового покрытия.



Сферическая линза из сапфирового стекла 25,4 мм 0







Общие характеристики объектива с положительным мениском N-BK7:

Материал N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, сапфир Сферическая линза из сапфирового стекла 25,4 мм 1
Расчетная длина волны 546,1 нм
Плоскостность поверхности N<3(0,5)@632,8 нм
Качество поверхности 60/40 царапин-копать
Допуск на диаметр +0/-0,2 мм
Допуск по толщине ±0,2 мм
Центрирование <3 угловых минуты
Допуск на фокусное расстояние ±2%
Очистить диафрагму >90%
Фаска Защитный<0,5 ммx45°







Стандартные продуктыН-БК7Положительная менисковая линза:

Деталь № Материал

Д

(мм)

Ф

(мм)

R1

(мм)

R2

(мм)

Тс

(мм)

Те

(мм)

фб

(мм)
PMEND25F50 Н-БК7 25,4 50 20.58 90 6 2,5 45
PMEND25F100 Н-БК7 25,4 100 32.1 82,2 3,6 2 95,9
PMEND25F125 Н-БК7 25,4 125 40,6 106,9 3.3 2 121,2
PMEND25F150 Н-БК7 25,4 150 49,1 131,6 3.1 2 146,3
PMEND25F200 Н-БК7 25,4 200 66,2 182,2 2,8 2 196,5
PMEND25F300 Н-БК7 25,4 300 100,9 288,2 2,5 2 296,5
PMEND25F500 Н-БК7 25,4 500 123,9 235 3,5 3.2 495,4
PMEND50F100 Н-БК7 50,8 100 30,3 65,8 9,7 1.1 88,8
PMEND50F150 Н-БК7 50,8 150 47,9 119,3 7.3 2,7 141,7
PMEND50F200 Н-БК7 50,8 200 65,2 171,6 6.2 2,9 192,9
PMEND50F250 Н-БК7 50,8 250 82,5 224,7 5,5 2,9 243,5
PMEND50F300 Н-БК7 50,8 300 100,1 279,1 5.1 3 293,8







Варианты покрытия ОфН-БК7Положительная менисковая линза:

Линзы Star Optic с положительным мениском, превышающие стандартные, не имеют покрытия.Чтобы уменьшить количество света, отраженного от каждой поверхности линзы, также доступны просветляющие покрытия, включая слой певицы MgF2, многослойное просветляющее покрытие, широкополосное многослойное просветляющее покрытие и просветляющее покрытие с двойной длиной волны.



Однослойное покрытие MgF2 Многослойное антибликовое покрытие
Сферическая линза из сапфирового стекла 25,4 мм 2 Сферическая линза из сапфирового стекла 25,4 мм 3



Антибликовое покрытие Boradband



Антибликовое покрытие с двойной длиной волны
Сферическая линза из сапфирового стекла 25,4 мм 4 Сферическая линза из сапфирового стекла 25,4 мм 5






Варианты крепления линзы с положительным мениском:

Линзы Star Optic с положительным мениском, превышающие стандартные, не устанавливаются.Тем не менее, мы можем предоставить фиксированное крепление и регулируемое крепление для наших объективов.



Фиксированное крепление объектива



Сферическая линза из сапфирового стекла 25,4 мм 6



Сферическая линза из сапфирового стекла 25,4 мм 7

Регулируемое крепление объектива



Сферическая линза из сапфирового стекла 25,4 мм 8



Сферическая линза из сапфирового стекла 25,4 мм 9







Настройте свой собственный объектив:

У вас есть полная свобода проектирования, и мы можем работать со сложными проектами, чтобы предоставить вам именно то, что вам нужно, включая оптический дизайн, механический дизайн и дизайн оптического покрытия.



Земакс Дизайн

Сферическая линза из сапфирового стекла 25,4 мм 10

Земакс Дизайн

Сферическая линза из сапфирового стекла 25,4 мм 11



Дизайн Солидворкс

Сферическая линза из сапфирового стекла 25,4 мм 12



Дизайн тонкопленочного покрытия

Сферическая линза из сапфирового стекла 25,4 мм 13
