Свести к минимуму сферическую аберрацию с антиотражающим покрытием объектива мениска

  • Minimize Spherical Aberration Meniscus Lens Anti Reflection Coating
  • Minimize Spherical Aberration Meniscus Lens Anti Reflection Coating
Место происхождения Ухань, Китай
Фирменное наименование STAR OPTIC
Сертификация RoHS, ISO9001
Номер модели Мужчины
Количество мин заказа 5шт
Цена negotiable
Упаковывая детали Надежная упаковка без пыли
Время доставки оборотный
Условия оплаты Т/Т, Вестерн Юнион, ПайПал
Поставка способности 50000 шт/месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.

x
Подробная информация о продукте
наименование товара Линза N-BK7 с отрицательным мениском Материал Н-БК7
Особенность одна поверхность выпуклая, другая вогнутая Приложения минимизировать сферическую аберрацию в оптических системах
Ca >90% косметический 60/40 царапин-копать
Выделить

Свести к минимуму сферическую аберрацию линзы

,

сферическую аберрационную линзу с антибликовым покрытием

,

плоскую выпуклую линзу с антибликовым покрытием
Оставьте сообщение
Характер продукции

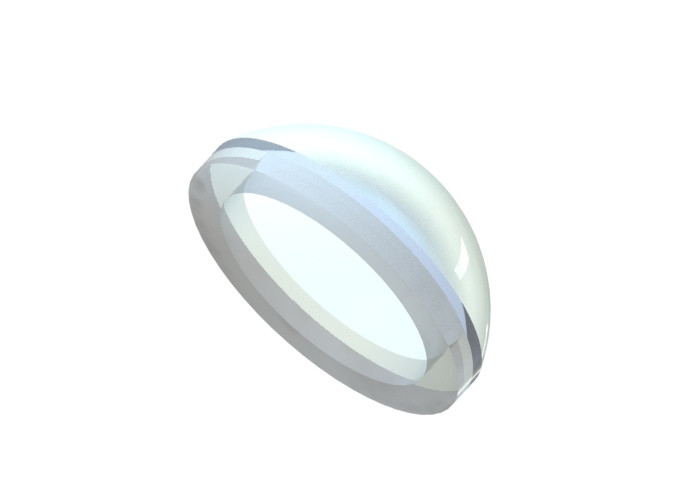

Линза с отрицательным мениском, N-BK7, линза с минимизацией сферической аберрации

Обзор:
Отрицательная менисковая (выпукло-вогнутая) линза предназначена для минимизации сферических аберраций в оптических системах.При использовании в сочетании с другим объективом линза с отрицательным мениском увеличивает фокусное расстояние и уменьшает числовую апертуру (ЧА) системы без внесения значительной сферической аберрации.При использовании для расхождения света выпуклая поверхность должна быть обращена к лучу, чтобы свести к минимуму сферическую аберрацию.Star Optic предлагает линзы с положительным мениском на различных основах и с различными вариантами антибликового покрытия.


Свести к минимуму сферическую аберрацию с антиотражающим покрытием объектива мениска 0



Общие характеристики объектива с отрицательным мениском N-NK7:

Материал N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, сапфир Свести к минимуму сферическую аберрацию с антиотражающим покрытием объектива мениска 1
Расчетная длина волны 546,1 нм
Плоскостность поверхности N<3(0,5)@632,8 нм
Качество поверхности 60/40 царапин-копать
Допуск на диаметр +0/-0,2 мм
Допуск по толщине ±0,2 мм
Центрирование <3 угловых минуты
Допуск на фокусное расстояние ±2%
Очистить диафрагму >90%
Фаска Защитный<0,5 ммx45°



Стандартные продуктыИзН-НК7Отрицательная менисковая линза:

Деталь № Материал Д
(мм)		 ф
(мм)		 R1
(мм)		 R2
(мм)		 Тс
(мм)		 Те
(мм)		 фб
(мм)
НМЕНД25Ф-100 Н-БК7 25,4 -100 100 33,7 3 4.7 -98,7
НМЕНД25Ф-150 Н-БК7 25,4 -150 100 43.1 3 4.1 -148
НМЕНД25Ф-200 Н-БК7 25,4 -200 100 50,2 3 3,8 -197,3
НМЕНД25Ф-300 Н-БК7 25,4 -300 250 95,1 3 3,5 -297,8
НМЕНД25Ф-400 Н-БК7 25,4 -400 250 112,5 3 3.4 -397
НМЕНД25Ф-500 Н-БК7 25,4 -500 250 126,3 3 3.3 -496,3
НМЕНД25Ф-1000 Н-БК7 25,4 -1000 500 253,2 3 3.2 -994,6






Варианты покрытия ОфН-НК7Отрицательная менисковая линза:

Линзы Star Optic с отрицательным мениском, превышающие стандартные, не имеют покрытия.Чтобы уменьшить количество света, отраженного от каждой поверхности линзы, также доступны просветляющие покрытия, включая слой певицы MgF2, многослойное просветляющее покрытие, широкополосное многослойное просветляющее покрытие и просветляющее покрытие с двойной длиной волны.



Однослойное покрытие MgF2 Многослойное антибликовое покрытие
Свести к минимуму сферическую аберрацию с антиотражающим покрытием объектива мениска 2 Свести к минимуму сферическую аберрацию с антиотражающим покрытием объектива мениска 3



Антибликовое покрытие Boradband



Антибликовое покрытие с двойной длиной волны
Свести к минимуму сферическую аберрацию с антиотражающим покрытием объектива мениска 4 Свести к минимуму сферическую аберрацию с антиотражающим покрытием объектива мениска 5







Варианты крепления линзы с отрицательным мениском:

Стандартные отрицательные менисковые линзы Star Optic не устанавливаются.Тем не менее, мы можем предоставить фиксированное крепление и регулируемое крепление для наших объективов.



Фиксированное крепление объектива



Свести к минимуму сферическую аберрацию с антиотражающим покрытием объектива мениска 6



Свести к минимуму сферическую аберрацию с антиотражающим покрытием объектива мениска 7

Регулируемое крепление объектива



Свести к минимуму сферическую аберрацию с антиотражающим покрытием объектива мениска 8



Свести к минимуму сферическую аберрацию с антиотражающим покрытием объектива мениска 9







Настройте свой собственный объектив:

У вас есть полная свобода проектирования, и мы можем работать со сложными проектами, чтобы предоставить вам именно то, что вам нужно, включая оптический дизайн, механический дизайн и дизайн оптического покрытия.



Земакс Дизайн

Свести к минимуму сферическую аберрацию с антиотражающим покрытием объектива мениска 10

Земакс Дизайн

Свести к минимуму сферическую аберрацию с антиотражающим покрытием объектива мениска 11



Дизайн Солидворкс

Свести к минимуму сферическую аберрацию с антиотражающим покрытием объектива мениска 12



Дизайн тонкопленочного покрытия

Свести к минимуму сферическую аберрацию с антиотражающим покрытием объектива мениска 13
