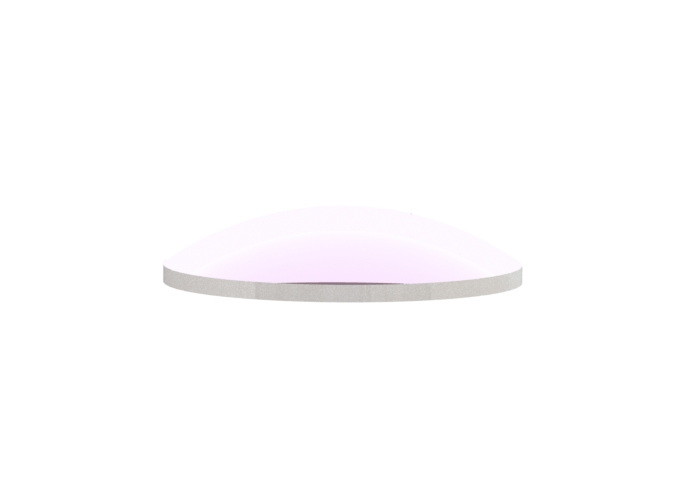

Выпуклая сферическая линза N-BK7

  • N-BK7 Convex Spherical Lens
  • N-BK7 Convex Spherical Lens
Место происхождения Ухань, Китай
Фирменное наименование STAR OPTIC
Сертификация RoHS, ISO9001
Номер модели PCX
Количество мин заказа 5шт
Цена negotiable
Упаковывая детали Надежная упаковка без пыли
Время доставки оборотный
Условия оплаты Т/Т, Вестерн Юнион, ПайПал
Поставка способности 50000 шт/месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.

x
Подробная информация о продукте
наименование товара Плосковыпуклая (PCX) сферическая линза N-BK7 Материал Н-БК7
Приложения излучатели, детекторы, лазеры и оптоволокно. Размер 12,7 мм, 25,4 мм, 50,8 мм
Особенность плосковыпуклая сферическая Качество поверхности 60/40 царапать и копать
Выделить

N-BK7 Выпуклая сферическая линза

,

Выпуклая сферическая линза

,

фокусирующий свет
Оставьте сообщение
Характер продукции

Плосковыпуклая (PCX) сферическая линза, N-BK7, фокусирующий свет

Обзор:

Плоско-выпуклые линзы (PCX) имеют положительное фокусное расстояние, могут фокусировать коллимированный луч или коллимировать свет от точечного источника, что делает их идеальными для сбора и фокусировки света в приложениях для обработки изображений.Star Optic предлагает плосковыпуклые линзы, изготовленные из совместимого с RoHS N-BK7, плавленого кварца с УФ-излучением, N-SF11, CaF2, Si, Ge, ZnSe и сапфира.Наши плосковыпуклые линзы также используются в приложениях, связанных с излучателями, детекторами, лазерами и волоконной оптикой.



Выпуклая сферическая линза N-BK7 0







Общие характеристики плосковыпуклой сферической линзы N-BK7 (PCX):

Материал Н-БК7 Выпуклая сферическая линза N-BK7 1
Расчетная длина волны 546,1 нм
Плоскостность поверхности N<3(0,5)@632,8 нм
Качество поверхности 60/40 царапин-копать
Допуск на диаметр +0/-0,2 мм
Допуск по толщине ±0,2 мм
Центрирование <3 угловых минуты
Допуск на фокусное расстояние ±2%
Очистить диафрагму >90%
Фаска Защитный<0,5 ммx45°







Стандартные продукты сферической линзы N-BK7 Plano Convex (PCX):

Деталь № Материал Д
(мм)		 ф
(мм)		 R1
(мм)		 Тс
(мм)		 Те
(мм)
PCXD12F25 Н-БК7 12,7 25,4 13.18 3,6 2
PCXD12F30 Н-БК7 12,7 30 15.56 3.4 2
PCXD12F40 Н-БК7 12,7 40 20,75 3 2
PCXD12F50 Н-БК7 12,7 50 25,94 2,8 2
PCXD12F75 Н-БК7 12,7 75 38,9 2,5 2
PCXD12F100 Н-БК7 12,7 100 51,87 2,4 2
PCXD12F150 Н-БК7 12,7 150 77,81 2.3 2
PCXD12F200 Н-БК7 12,7 200 103,74 2.2 2
PCXD12F250 Н-БК7 12,7 250 129,68 2.2 2
PCXD12F300 Н-БК7 12,7 300 155,62 2.1 2
PCXD12F500 Н-БК7 12,7 500 259,36 2.1 2
PCXD12F1000 Н-БК7 12,7 1000 518,72 2.1 2
PCXD12F2000 Н-БК7 12,7 2000 г. 1037,44 2.1 2
PCXD25F25 Н-БК7 25,4 25,4 13.18 11,7 2
PCXD25F30 Н-БК7 25,4 30 15.56 8,6 2
PCXD25F40 Н-БК7 25,4 40 20,75 6.3 2
PCXD25F50 Н-БК7 25,4 50 25,94 5.3 2
PCXD25F75 Н-БК7 25,4 75 38,9 4.1 2
PCXD25F100 Н-БК7 25,4 100 51,87 3,6 2
PCXD25F150 Н-БК7 25,4 150 77,81 3 2
PCXD25F200 Н-БК7 25,4 200 103,74 2,8 2
PCXD25F250 Н-БК7 25,4 250 129,68 2,6 2
PCXD25F300 Н-БК7 25,4 300 155,62 2,5 2
PCXD25F500 Н-БК7 25,4 500 259,36 2.3 2
PCXD25F1000 Н-БК7 25,4 1000 518,72 2.2 2
PCXD25F2000 Н-БК7 25,4 2000 г. 1037,44 2.1 2
PCXD38F50 Н-БК7 38.1 50 25,94 11.3 3
PCXD38F75 Н-БК7 38.1 75 38,9 7 3
PCXD38F100 Н-БК7 38.1 100 51,87 6.6 3
PCXD38F150 Н-БК7 38.1 150 77,81 5.4 3
PCXD38F200 Н-БК7 38.1 200 103,74 4,8 3
PCXD38F250 Н-БК7 38.1 250 129,68 4.4 3
PCXD38F300 Н-БК7 38.1 300 155,62 4.2 3
PCXD38F500 Н-БК7 38.1 500 259,36 3,7 3
PCXD38F1000 Н-БК7 38.1 1000 518,72 3.4 3
PCXD38F2000 Н-БК7 38.1 2000 г. 1037,44 3.2 3
PCXD50F100 Н-БК7 50,8 100 51,87 9,6 3
PCXD50F150 Н-БК7 50,8 150 77,81 7.3 3
PCXD50F200 Н-БК7 50,8 200 103,74 6.2 3
PCXD50F250 Н-БК7 50,8 250 129,68 5,5 3
PCXD50F300 Н-БК7 50,8 300 155,62 5.1 3
PCXD50F500 Н-БК7 50,8 500 259,36 4.2 3
PCXD50F1000 Н-БК7 50,8 1000 518,72 3,6 3
PCXD50F2000 Н-БК7 50,8 2000 г. 1037,44 3.3 3







Варианты покрытия плосковыпуклой сферической линзы N-BK7 (PCX):

Стандартные плосковыпуклые линзы Star Optic не имеют покрытия.Чтобы уменьшить количество света, отраженного от каждой поверхности линзы, также доступны просветляющие покрытия, включая слой певицы MgF2, многослойное просветляющее покрытие, широкополосное многослойное просветляющее покрытие и просветляющее покрытие с двойной длиной волны.



Однослойное покрытие MgF2 Многослойное антибликовое покрытие
Positive Meniscus Lenses 1 Positive Meniscus Lenses 2



Антибликовое покрытие Boradband



Антибликовое покрытие с двойной длиной волны
Positive Meniscus Lenses 3 Positive Meniscus Lenses 4







Варианты крепления плосковыпуклой (PCX) сферической линзы:

Стандартные плосковыпуклые линзы Star Optic не устанавливаются.Тем не менее, мы можем предоставить фиксированное крепление и регулируемое крепление для наших объективов.



Фиксированное крепление объектива



Positive Meniscus Lenses 5



Positive Meniscus Lenses 6

Регулируемое крепление объектива



Positive Meniscus Lenses 7



Positive Meniscus Lenses 8







Настройте свой собственный объектив:

У вас есть полная свобода проектирования, и мы можем работать со сложными проектами, чтобы предоставить вам именно то, что вам нужно, включая оптический дизайн, механический дизайн и дизайн оптического покрытия.



Земакс Дизайн

Positive Meniscus Lenses 9

Земакс Дизайн

Positive Meniscus Lenses 10



Дизайн Солидворкс

Positive Meniscus Lenses 11



Дизайн тонкопленочного покрытия

Positive Meniscus Lenses 12
