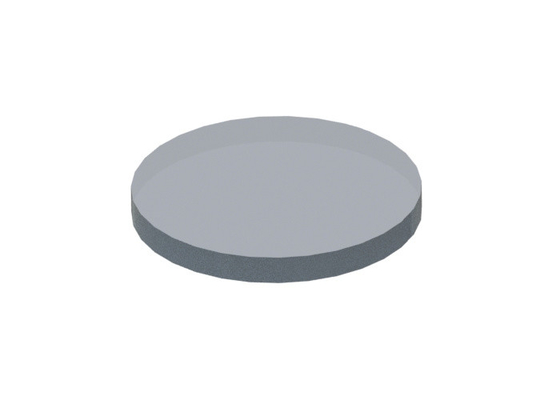

Фильтры из оптического стекла 400–1100 нм N-BK7 Отражающий фильтр нейтральной плотности

  • 400-1100nm Optical Glass Filters N-BK7 Reflective Neutral Density Filter
Место происхождения Ухань, Китай
Фирменное наименование STAR OPTIC
Сертификация RoHS, ISO9001
Номер модели NDF-R
Количество мин заказа оборотный
Цена negotiable
Упаковывая детали Надежная упаковка без пыли
Время доставки оборотный
Условия оплаты Т/Т, Вестерн Юнион, ПайПал
Поставка способности 50000 шт/месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.

x
Подробная информация о продукте
наименование товара Отражающий фильтр нейтральной плотности (ND) Длина волны 400-1100nm
Материал покрытия Покрытие инконель Приложения маломощный
Субстрат Н-БК7, УВФС Диаметр 25.4mm
Оптически плотность 0,1~4,0
Выделить

Фильтры из оптического стекла 1100 нм

,

Фильтры из оптического стекла N-BK7

,

N-BK7 Отражающий фильтр нейтральной плотности
Оставьте сообщение
Характер продукции

Отражающий фильтр нейтральной плотности (ND)

Обзор:

Отражающие фильтры нейтральной плотности (ND) обеспечивают равномерное затухание в широком спектральном диапазоне от 400 до 1100 нм.



Отражающие фильтры нейтральной плотности состоят из стекла N-BK7 или подложки из плавленого кварца УФ-излучения с нанесенным на одну сторону металлическим покрытием (инконель).Инконель — это металлический сплав, обеспечивающий ровную спектральную характеристику от УФ до ближнего ИК.Чтобы продлить срок службы отражающих ND-фильтров, мы рекомендуем использовать бесконтактные методы очистки (например, сжатым воздухом), чтобы предотвратить повреждение покрытия, и избегать использования этих фильтров во влажной среде для предотвращения окисления.



Хотя это отражающие фильтры нейтральной плотности, покрытие из инконеля поглощает часть падающего света, что ограничивает использование этих фильтров приложениями с низким энергопотреблением.



Для достижения наилучших характеристик свет должен падать на сторону с инконелевым покрытием, это позволяет затухать до того, как в подложке фильтра возникнут эталонные эффекты.







Общие характеристики отражающей нейтральной плотности (ND)Фильтр:

Материал BK7, УФ плавленый кремнезем
Допуск размера +0,0/-0,2 мм
Допуск по толщине ±0,2 мм
Качество поверхности 80/50 царапать и копать
Очистить диафрагму >90%
Плоскостность <2λ@632,8 нм
Параллелизм <5 угловых минут
Фаска Защитный<0,5 ммx45°
Покрытие Металлическое (Inconel) световозвращающее покрытие
Допустимый диаметр Внешний диаметр ± 10% при расчетной длине волны







Стандартные продукты отражающей нейтральной плотности (ND)Фильтр:

ПН.

Измерение

(мм)

толщина

(мм)

 ОД

Передача инфекции

(%)

Расчетная длина волны

(нм)
РДФ25-0,1-400-1100 25,4 2 0,1 79 400-1100нм
РДФ25-0,2-400-1100 25,4 2 0,2 63 400-1100нм
РДФ25-0,3-400-1100 25,4 2 0,3 50 400-1100нм
РДФ25-0,4-400-1100 25,4 2 0,4 40 400-1100нм
РДФ25-0,5-400-1100 25,4 2 0,5 32 400-1100нм
РДФ25-0,8-400-1100 25,4 2 0,8 16 400-1100нм
РДФ25-1.0-400-1100 25,4 2 1,0 10 400-1100нм
РДФ25-2.0-400-1100 25,4 2 2.0 1 400-1100нм
РДФ25-3.0-400-1100 25,4 2 3.0 0,1 400-1100нм
РДФ25-4.0-400-1100 25,4 2 4.0 0,01 400-1100нм







Графики спектра отраженияНейтральная плотность (ND)Фильтр:



400-1100нм отражающий фильтр нейтральной плотности OD0.1

Фильтры из оптического стекла 400–1100 нм N-BK7 Отражающий фильтр нейтральной плотности 0



400-1100нм отражающий фильтр нейтральной плотности OD0.2

Фильтры из оптического стекла 400–1100 нм N-BK7 Отражающий фильтр нейтральной плотности 1



400-1100нм отражающий фильтр нейтральной плотности OD0.3

Фильтры из оптического стекла 400–1100 нм N-BK7 Отражающий фильтр нейтральной плотности 2



400-1100нм отражающий фильтр нейтральной плотности OD0.4

Фильтры из оптического стекла 400–1100 нм N-BK7 Отражающий фильтр нейтральной плотности 3



400-1100нм отражающий фильтр нейтральной плотности OD0.5

Фильтры из оптического стекла 400–1100 нм N-BK7 Отражающий фильтр нейтральной плотности 4



400-1100нм отражающий фильтр нейтральной плотности OD0.8

Фильтры из оптического стекла 400–1100 нм N-BK7 Отражающий фильтр нейтральной плотности 5



400–1100 нм Отражающий фильтр нейтральной плотности OD1

Фильтры из оптического стекла 400–1100 нм N-BK7 Отражающий фильтр нейтральной плотности 6



400–1100 нм Отражающий фильтр нейтральной плотности OD2

Фильтры из оптического стекла 400–1100 нм N-BK7 Отражающий фильтр нейтральной плотности 7



400-1100нм светоотражающий фильтр нейтральной плотности OD3

Фильтры из оптического стекла 400–1100 нм N-BK7 Отражающий фильтр нейтральной плотности 8



400-1100нм светоотражающий фильтр нейтральной плотности OD4

Фильтры из оптического стекла 400–1100 нм N-BK7 Отражающий фильтр нейтральной плотности 9
