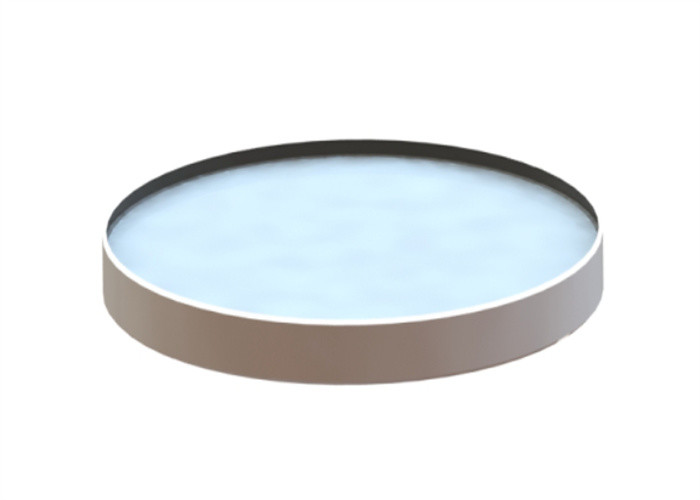

Плита 20нс Разделителей луча неполяризующих слоев диэлектрика увеличивает производительность системы

  • Non-polarizing Dielectric Layers Optical Beam Splitters Plate 20ns Increase System Performance
Место происхождения Ухань, Китай
Фирменное наименование STAR OPTIC
Сертификация RoHS, ISO9001
Номер модели PBS
Количество мин заказа 5шт
Цена negotiable
Упаковывая детали Надежная упаковка без пыли
Время доставки оборотный
Условия оплаты Т/Т, Вестерн Юнион, ПайПал
Поставка способности 50000 шт/месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.

x
Подробная информация о продукте
наименование товара Светоделитель с неполяризующей пластиной Особенность Нечувствителен к поляризации входного луча
Применение поддержание состояния поляризации входного луча Поверхность передняя сторона Неполяризующее светоделительное покрытие, задняя сторона с просветляющим покрытием
Обычно требуемый коэффициент разделения 50/50 AOI 45°
Выделить

Оптические разделители луча 20 нс

,

20 нс пластины оптического разделения луча

,

диэлектрические слои оптического разделения луча
Оставьте сообщение
Характер продукции

Неполяризующий пластинчатый светоделитель, нечувствительный к поляризации входного луча

Обзор:

Неполяризующие пластинчатые светоделителипокрыты диэлектрическими слоями для повышения производительности системы при сохранении высоких порогов повреждения лазера и состояния поляризации входного луча.Например, в случае неполяризующего светоделителя 50/50 передаваемые состояния поляризации P и S и отраженные состояния поляризации P и S разделяются в проектном отношении.



Эти светоделители с неполяризующими пластинами идеально подходят для использования в сложных лазерных приложениях, где контроль поляризации имеет решающее значение.






Общие характеристики неполяризующего пластинчатого светоделителя:

Материал BK7, УФ плавленый кремнезем
Допуск размера +0/-0,2 мм
Допуск толщины ±0,2 мм
Очистить диафрагму >90%
Плоскостность λ / 4 @ 632,8 нм
Параллелизм <1 угловой минуты
Качество поверхности 60/40 Царапай и копай
Покрытие Неполяризующее светоделительное покрытие на передней поверхности
Антибликовое покрытие на задней поверхности
Допуск Т/Р ±5%
Поляризация

|Rs-Rp|<5%
Порог урона >3 Дж/см2, 20 нс, 20 Гц, @ 1064 нм


Плита 20нс Разделителей луча неполяризующих слоев диэлектрика увеличивает производительность системы 0




Стандартные продуктыНеполяризующий пластинчатый светоделитель:

Деталь № Материал Измерение
(мм)		 Толщина
(мм)		 Т/Р
(%)		 Длина волны
(нм)		 АОИ
(°)
НПБС12-355-45 УФФС 12,7 3.0 50/50 355 45
НПБС25-355-45 УФФС 25,4 3.0 50/50 355 45
НПБС50-355-45 УФФС 50,8 3.0 50/50 355 45
НПБС12-532-45 Н-БК7 12,7 3.0 50/50 532 45
НПБС25-532-45 Н-БК7 25,4 3.0 50/50 532 45
НПБС50-532-45 Н-БК7 50,8 3.0 50/50 532 45
НПБС12-633-45 Н-БК7 12,7 3.0 50/50 633 45
НПБС25-633-45 Н-БК7 25,4 3.0 50/50 633 45
НПБС50-633-45 Н-БК7 50,8 3.0 50/50 633 45
НПБС12-780-45 Н-БК7 12,7 3.0 50/50 780 45
НПБС25-780-45 Н-БК7 25,4 3.0 50/50 780 45
НПБС50-780-45 Н-БК7 50,8 3.0 50/50 780 45
НПБС12-1064-45 Н-БК7 12,7 3.0 50/50 1064 45
НПБС25-1064-45 Н-БК7 25,4 3.0 50/50 1064 45
НПБС50-1064-45 Н-БК7 50,8 3.0 50/50 1064 45







Графики покрытия неполяризующегоПластинаРазделитель луча:



355нм 50:50 Неполяризующий пластинчатый светоделитель

Плита 20нс Разделителей луча неполяризующих слоев диэлектрика увеличивает производительность системы 1



532нм 50:50 Неполяризующий пластинчатый светоделитель

Плита 20нс Разделителей луча неполяризующих слоев диэлектрика увеличивает производительность системы 2



633 нм 50:50 Неполяризующий пластинчатый светоделитель

Плита 20нс Разделителей луча неполяризующих слоев диэлектрика увеличивает производительность системы 3



780 нм 50:50 Неполяризующий пластинчатый светоделитель

Плита 20нс Разделителей луча неполяризующих слоев диэлектрика увеличивает производительность системы 4



1064нм 50:50 Неполяризующий пластинчатый светоделитель

Плита 20нс Разделителей луча неполяризующих слоев диэлектрика увеличивает производительность системы 5
