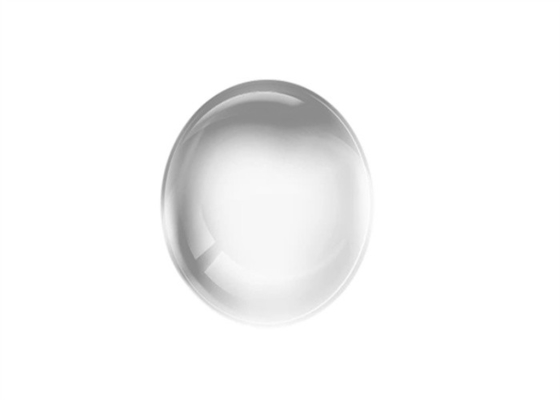

Объектив стеклянного шарика сфер соединения волокна Ункоатед оптически коллимируя объектив

  • Fiber Coupling Spheres Glass Ball Lens Uncoated Optical Collimating Lens
Место происхождения Ухань, Китай
Фирменное наименование STAR OPTIC
Сертификация RoHS, ISO9001
Номер модели Мяч
Количество мин заказа 5шт
Цена negotiable
Упаковывая детали Надежная упаковка без пыли
Время доставки оборотный
Условия оплаты Т/Т, Вестерн Юнион, ПайПал
Поставка способности 50000 шт/месяц

Свяжитесь со мной для бесплатных образцов и купонов.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.

x
Подробная информация о продукте
наименование товара объектив шарика Сырье оптически стекло
Геометрическая форма Шар (Сфера) Применение Фокус или коллимация света
Приложения эндоскопия, сканирование штрих-кода, шариковые преформы для асферических линз и датчики. Допуск на диаметр (сферичность) <0,3 мкм
Покрытие без покрытия
Выделить

Объектив со стеклянным шаром без покрытия

,

оптическая коллимирующая линза без покрытия

,

линза со стеклянным шаром
Оставьте сообщение
Характер продукции

Шариковая линза BK7, сферы волоконного соединения или коллимирующая линза

Обзор:
Особой формой толстой двояковыпуклой оптической линзы является шарообразная линза, обычно имеющая геометрическую форму шара (сферы).Они изготавливаются из одного материала, обычно из оптического стекла с хорошей прозрачностью в интересующем диапазоне длин волн.Часто используемым материалом является плавленый кварц.

Шариковые линзы могут фокусировать или коллимировать свет в зависимости от геометрии источника входного сигнала.Они являются отличными оптическими компонентами для улучшения передачи сигналов между волокнами, излучателями и детекторами.Они также используются в эндоскопии, сканировании штрих-кода, преформах шариков для асферических линз и датчиках.


Шаровидные линзы обычно изготавливают относительно небольшого диаметра — несколько миллиметров, а иногда даже меньше 1 мм (микролинзы).В частности, при таких малых размерах их легче изготовить, чем линзы традиционной конструкции.


Другой вариант — полушаровидные линзы, которые получаются путем простого разрезания сферических линз пополам.
Полусферические линзы также распространены и могут быть заменены полношаровыми линзами, если физические ограничения приложения требуют более компактной конструкции.



Star Optic предлагает сферические линзы и полусферические линзы, изготовленные из различных материалов, включая сапфир, рубин, BK7, плавленый кварц с УФ-излучением, стекло с высоким коэффициентом преломления и германий, ZnSe, ZnS с просветляющим покрытием.

Доступные диаметры составляют от 0,3 мм до 100 мм, с допуском по диаметру (сферичность) <0,3 мкм и шероховатостью поверхности (Ra) <0,007 мкм.Индивидуальные варианты шаровых и полушаровых модулей также доступны по запросу.


Есть пять ключевых параметров, необходимых для понимания и использования шаровых линз: Диаметр источника входного сигнала.


Общие характеристики шаровой линзы BK7:

Материал Н-БК7 Объектив стеклянного шарика сфер соединения волокна Ункоатед оптически коллимируя объектив 0
Допуск на диаметр +0/-0,005 мм
Качество поверхности 60/40 царапин-копать
Сферичность <0,003 мм
Очистить диафрагму >90%
Покрытие нет, доступно




Стандартные продукты BK7Шариковая линза:

ПН. Материал

Диаметр
(мм)

 Покрытие
БАЛ0.3 Н-БК7 0,3 без покрытия
БАЛ0.5 Н-БК7 0,5 без покрытия
БАЛ1.0 Н-БК7 1,0 без покрытия
БАЛ1.5 Н-БК7 1,5 без покрытия
БАЛ2.0 Н-БК7 2.0 без покрытия
БАЛ2.5 Н-БК7 2,5 без покрытия
БАЛ3.0 Н-БК7 3.0 без покрытия
БАЛ4.0 Н-БК7 4.0 без покрытия
БАЛ5.0 Н-БК7 5,0 без покрытия
БАЛ6.0 Н-БК7 6,0 без покрытия
БАЛ8.0 Н-БК7 8,0 без покрытия
БАЛ10.0 Н-БК7 10,0 без покрытия
