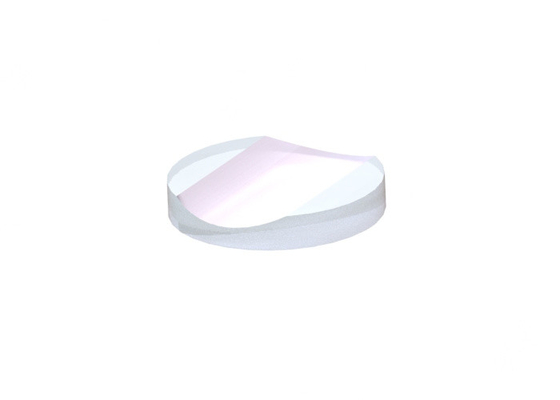

линза оптического цилиндра 25,4 мм без покрытия отрицательная цилиндрическая линза

Обзор:

Цилиндрические линзы используются для создания линий или для расширения луча в одном направлении.Их оптические свойства и аберрации соответствуют свойствам сферической оптики.Star Optic предлагает плоско-вогнутые и плоско-выпуклые цилиндрические линзы прямоугольной, квадратной и круглой формы.Прямоугольные и квадратные цилиндрические линзы обладают четко выраженной оптической осью.Круглые цилиндрические линзы немного сложнее настроить, но их можно интегрировать в стандартные крепления объектива.

Подобно прямоугольным плосковыпуклым цилиндрическим линзам, круглые плосковыпуклые цилиндрические линзы используются при создании линий.А круглые плосковогнутые цилиндрические линзы аналогичны прямоугольным плосковогнутым цилиндрическим линзам и используются для расширения луча.Однако, в отличие от прямоугольных подложек, эти объективы имеют то преимущество, что их можно использовать со стандартными креплениями объектива.

Общие характеристики круглой плосковогнутой цилиндрической линзы:

Материал	Н-БК7
Расчетная длина волны	632,8 нм
Плоскостность поверхности	N<3(0,5)@632,8 нм
Качество поверхности	60/40 царапин-копать
Допуск на диаметр	+0/-0,2 мм
Допуск по толщине	±0,2 мм
Центрирование	<3 угловых минуты
Допуск на фокусное расстояние	±2%
Очистить диафрагму	>90%
Фаска	Защитный<0,5 ммx45°

Стандартные продуктыКруглой плосковогнутой цилиндрической линзы:

Варианты покрытия Оf Круглая плосковогнутая цилиндрическая линза:

Круглые цилиндрические линзы Star Optic, превышающие стандартные, не имеют покрытия.Чтобы уменьшить количество света, отраженного от каждой поверхности линзы, также доступны просветляющие покрытия, включая слой певицы MgF2, многослойное просветляющее покрытие, широкополосное многослойное просветляющее покрытие и просветляющее покрытие с двойной длиной волны.

Однослойное покрытие MgF2	Многослойное антибликовое покрытие
Антибликовое покрытие Boradband	Антибликовое покрытие с двойной длиной волны

Варианты монтажа дляКруглая плосковогнутая цилиндрическая линза:

Как и сферические линзы, круглые цилиндрические линзы могут быть установлены с нашим фиксированным или регулируемым креплением для облегчения работы.

Настройте свой собственный объектив:

У вас есть полная свобода проектирования, и мы можем работать со сложными проектами, чтобы предоставить вам именно то, что вам нужно, включая оптический дизайн, механический дизайн и дизайн оптического покрытия.
