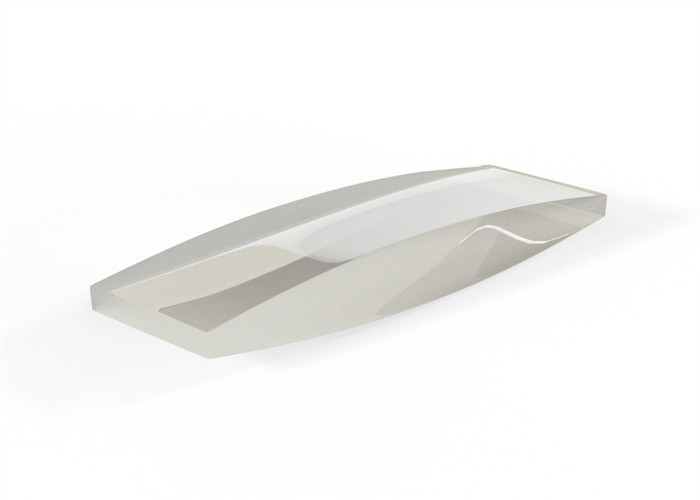

Цилиндрическая линза ZnSe с лазерной линзой специальной формы Sphero Cylinder Lens

Обзор:

Двояковыпуклые (двойновыпуклые) цилиндрические линзы в основном используются для изменения конструктивных требований к размеру изображения.Например, преобразование точечного пятна в линейное пятно или изменение высоты изображения без изменения ширины изображения.Они могут применяться в освещении линейных детекторов, сканировании штрих-кодов, голографическом освещении, оптической обработке информации, компьютерах, лазерном излучении.Оптические цилиндрические линзы также широко используются в мощных лазерных системах и каналах синхротронного излучения.В то же время требования к двояковыпуклым цилиндрическим линзам становятся все выше и выше, особенно в мощных лазерных резонаторах резонаторов и линейных интерферометрах дальних расстояний и других высокоточных контрольно-измерительных приборах и устройствах.

Общие характеристики двояковыпуклых(двойная выпуклость)Цилиндрическая линза:

Материал	УФ плавленый кремнезем
Расчетная длина волны	632,8 нм
Плоскостность поверхности	N<3(0,5)@632,8 нм
Качество поверхности	60/40 царапин-копать
Допуск на диаметр	+0/-0,2 мм
Допуск по толщине	±0,2 мм
Центрирование	<3 угловых минуты
Допуск на фокусное расстояние	±2%
Очистить диафрагму	>90%
Фаска	Защитный<0,5 ммx45°

Стандартные продуктыдвояковыпуклого(двойная выпуклость) Цилиндрическая линза:

Варианты покрытияизДвояковыпуклый(двойная выпуклость) Цилиндрическая линза:

Обычно наши стандартные двояковыпуклые (двойные выпуклые) цилиндрические линзы предлагаются без покрытия.

В некоторых случаях требуется, чтобы поверхности линз были покрыты просветляющим покрытием, чтобы свести к минимуму отражение света от каждой поверхности.Мы предоставляем четыре классических покрытия, указанных ниже, а также поддерживаем длины волн индивидуального дизайна.

Однослойное покрытие MgF2	Многослойное антибликовое покрытие
Антибликовое покрытие Boradband	Антибликовое покрытие с двойной длиной волны

Настройте свой собственный объектив:

Чтобы максимизировать и улучшить возможность преобразования дизайна в производство и сэкономить время, приглашаем вас проконсультироваться и обсудить с нами такие вопросы, как доступность материалов, сложность обработки и экономическая эффективность.
